CR-100-SD 三刺激亮度色度计

型号：CR-100-SD
三刺激式
产品描述：CR100-SD亮度色度计，超小测量光斑、持60ms高速采样，内置闪烁分析、四色矩阵校准、动态响应测试，适配LCD/OLED/车载/VR显示器光学检测与产线自动化应用。
在线咨询

CR-100-SD 三刺激亮度色度计_高速显示屏亮度色度检测设备

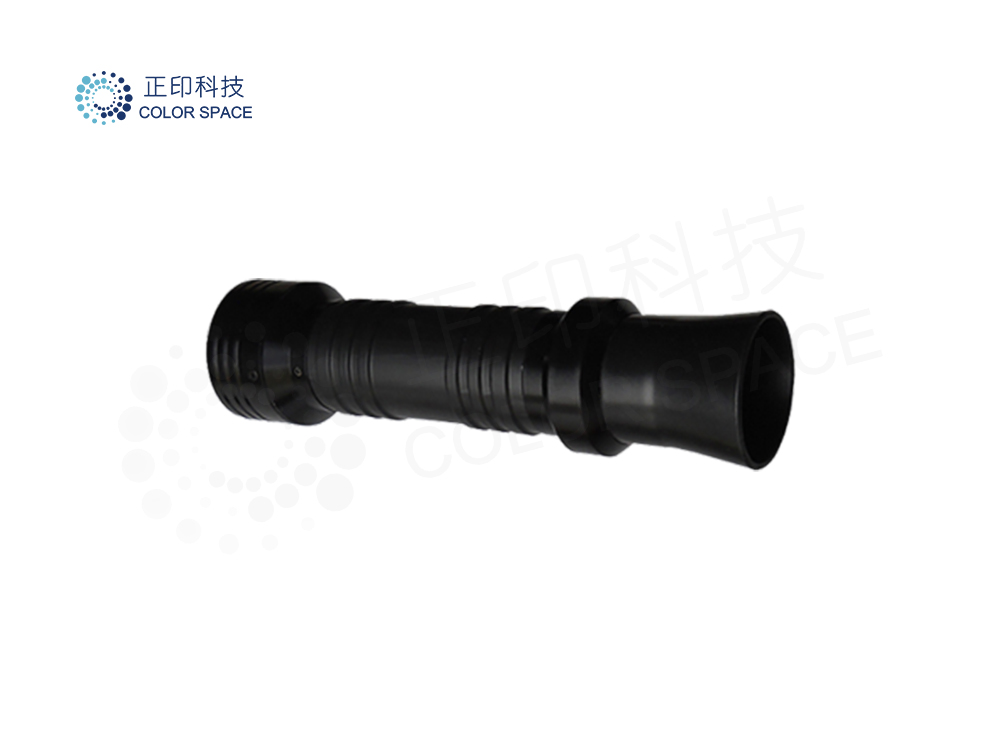

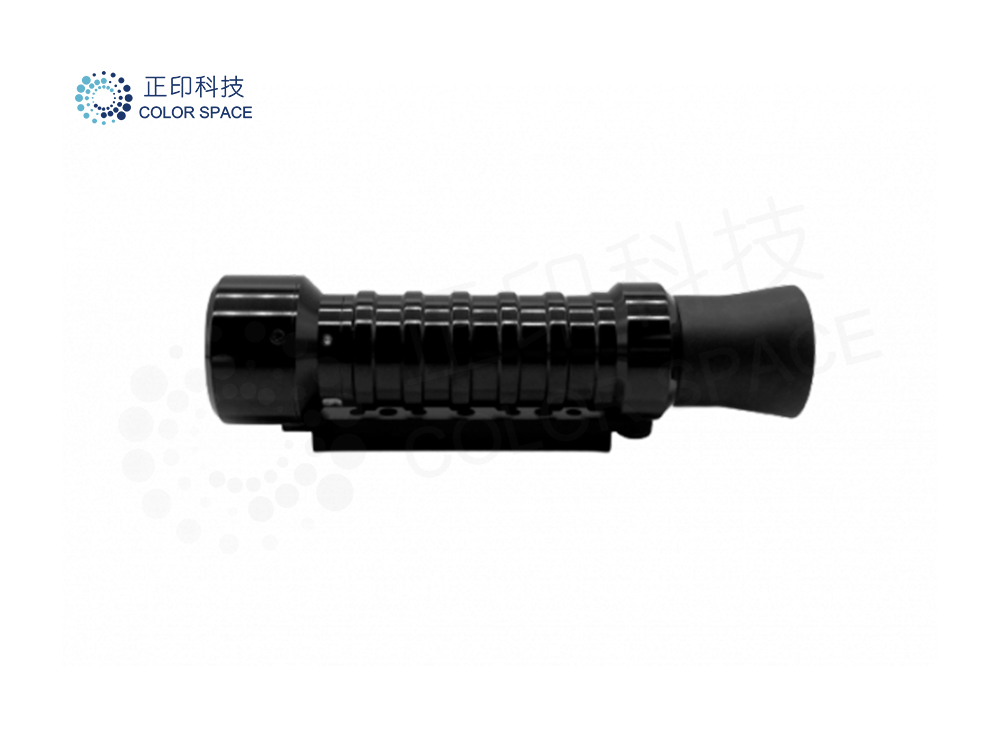

CS-CR100-SD 三刺激亮度色度计是一款专为高速生产线检测、质控检验以及显示产品研发设计的便携式高精度色度亮度测量仪。具备极快的数据采集能力，最快测量时间低至60毫秒，适用于LCD、OLED、车载屏、VR/AR显示设备等多类型屏幕的亮度、色度及动态响应性能检测。

CR-100 色度光度计/三刺激式色度计

核心亮点功能：

1. 坚固紧凑设计

仪器采用铝合金+不锈钢外壳，整机仅重340g，无机械快门、无移动部件，具备极高可靠性，适合高速运动定位系统与恶劣环境应用。

2. 小测量光斑

近端测量光斑直径12mm，100mm距离处为26mm，适配微小区域与多点同步检测。

3. 显示屏闪烁测量功能

内置专用硬件与算法，快速采样亮度变化，计算闪烁值与主频率，适用于动态显示画面稳定性评估。

4. 支持四颜色矩阵校正法

符合美国国家标准与技术研究院（NIST）方法，提升多类显示器色度测量精度。

5. 精准滤光片匹配

每台设备出厂前经双单色仪逐台校准，确保f1'色度误差优于行业标准。

6. 超快测量速度

最快单点曝光时间低至1毫秒，满足动态画面与响应时间测量需求。

7. 响应时间测试

可设定多档采样速率，执行符合IDMS显示器测量标准的响应时间检测。

8. 匹配校准功能

支持与标准仪器的匹配校准模式，确保与参考设备一致性。

产品应用价值：

· 高速生产线亮度色度检测

· LCD/OLED/VR/车载中控屏光学性能验证

· 动态画面闪烁频率与响应速度测试

· 多台同步测量，适配 XYZ 运动平台

· 自动化检测环境集成应用

产品功能优势：

· 坚固耐用无快门设计，支持高加速环境
· 亮度范围广，小光斑测量灵活
· 内置闪烁分析功能，轻松掌握动态画质稳定性
· USB直连供电，支持Ethernet、RS-232通讯
· 选配外部触发接口，适配高速事件同步检测

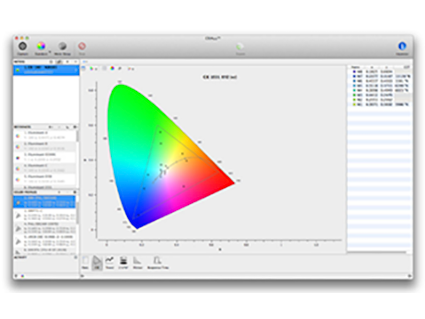

· 自带开放式指令集与交互式英文命令行，方便客户开发自定义软件或对接自动化产线系统
· 可选 LabVIEW 驱动，便于科研/实验室环境二次开发

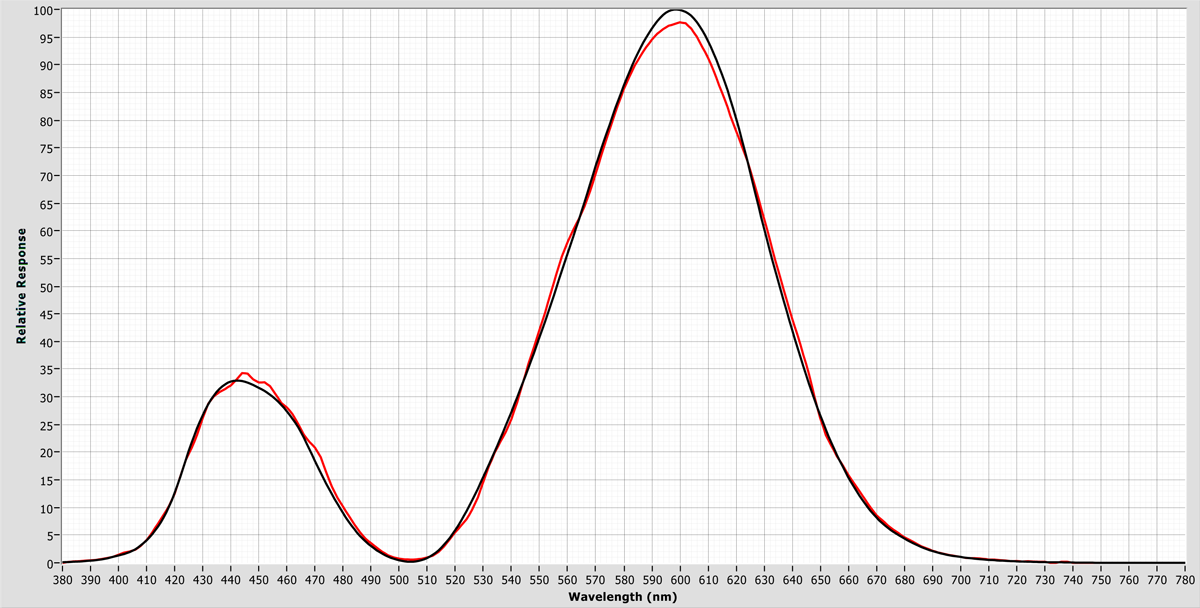

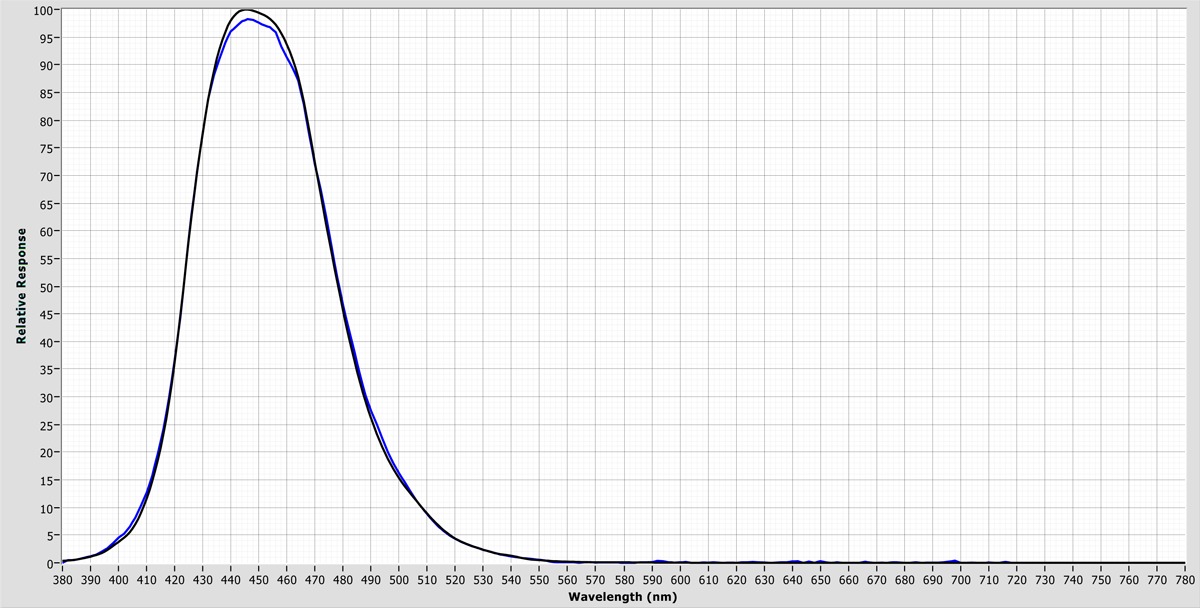

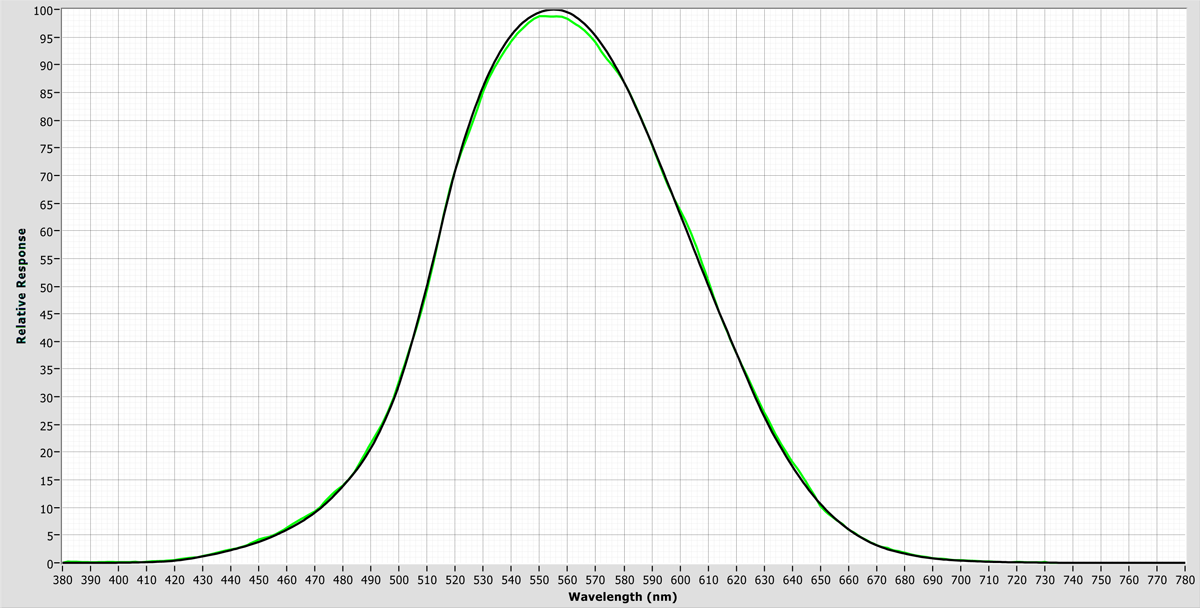

CIE 三刺激值滤光片 f1' 误差

f1' 值表示滤光片相对于 CIE V(λ) 标准光谱响应曲线的偏差程度，单位为百分比。数值越小，说明滤光片的光谱匹配精度越高，色度测量结果越准确。


Y（明视觉响应）	X(红)	Z(蓝)

Note：每台仪器都经过严格的质量控制流程。所有三刺激值滤光片均使用双单色仪逐一测量，确保其 f1' 误差在规定的最大允许范围内。

产品参数：

型号	CR-100-SD
波长范围	380 – 780 nm
亮度范围	0.0007 尼特至 5140 尼特（0.0002 fL 至 1500 fL） 0.0007 尼特（0.0002 fL）时，信噪比 > 10，曝光时间 20 秒 0.003 尼特（0.001 fL）时，信噪比 > 10，曝光时间 0.5 秒 0.003 尼特（0.001 fL）时，信噪比 > 100，曝光时间 20 秒 5140 尼特（1500 fL）时，信噪比 > 8000，曝光时间 0.001 秒
亮度准确度	±2%（在 0.34 尼特〔0.1 fL〕亮度、0.4 秒曝光时间条件下）
亮度重复性	0.2%（在 0.34 尼特〔0.1 fL〕亮度、0.4 秒曝光时间下） 1.5%（在 0.034 尼特〔0.01 fL〕亮度、0.5 秒曝光时间下） 1.5%（在 0.0034 尼特〔0.001 fL〕亮度、20 秒曝光时间下）
色度准确度	±0.0015 x、y @ 0.34 Nits（0.1 fL），曝光时间 0.4 秒 ±0.0015 x、y @ 0.069 Nits（0.02 fL），曝光时间 20 秒
色度重复性	0.0005 x, y @ 0.34 Nits（0.1 fL），0.4 秒曝光 0.0005 x, y @ 0.069 Nits（0.02 fL），20 秒曝光
偏振误差	≤ 0.1 %
同步频率	10 - 500 Hz（可定制同步频率范围从10 Hz至10 KHz）
曝光时间范围	1 ms ~ 20 s
电源需求	通过USB 2.0供电，5V，120mA（600 mW）
接口	USB 2.0，以太网，RS-232
重量	12oz. (0.34 Kg.)
