CS-PJ-CA系列高速运动模糊测试设备

用于相机及成像系统高速运动模糊与拖尾性能测试

在相机、摄像头及其他成像系统的测试中，当被摄目标与相机之间存在较高速度的相对运动时，曝光时间、成像算法及系统响应等因素可能导致图像出现运动模糊或拖尾。

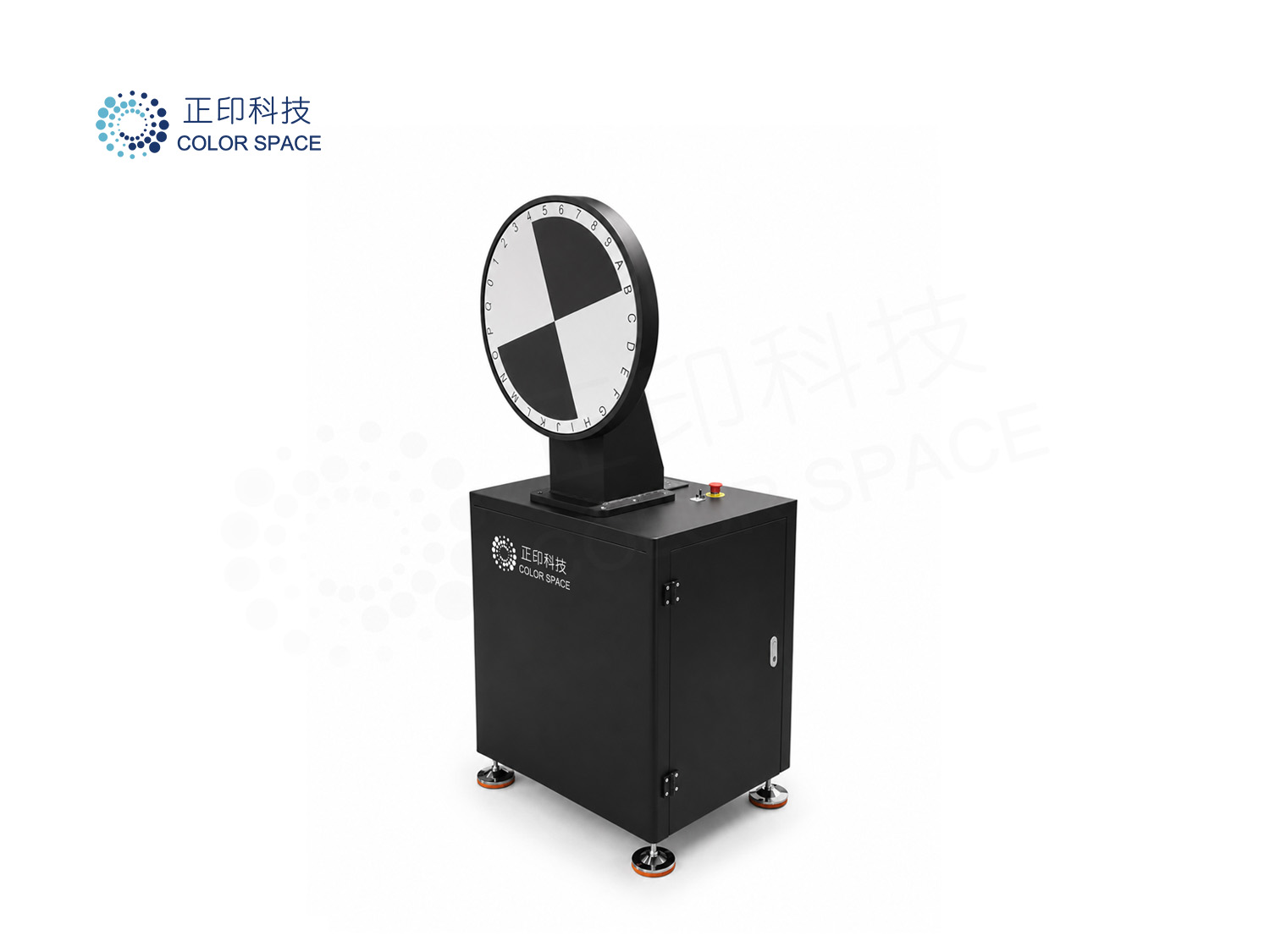

CS-PJ-CA系列高速运动模糊测试设备采用大尺寸高速旋转转盘，为测试建立可控的高速运动条件。转盘直径 600 mm，最高速度可达 320 km/h，可用于相机及其他成像系统在高速运动条件下的运动模糊、拖尾等相关测试。

设备支持对转盘速度进行精确控制，并可通过速度定位点进行速度精度验证，为高速运动模糊测试提供稳定的运动条件。

600 mm大尺寸转盘｜最高速度320 km/h｜高速运动模糊测试

为什么需要高速运动模糊测试？

运动模糊并不只与相机本身的分辨率有关。当拍摄对象与相机之间产生相对运动时，在曝光期间目标位置持续发生变化，最终会在图像中表现为沿运动方向的模糊或拖尾。
对于不同类型的成像产品，高速运动场景下的成像表现可能受到多种因素影响，例如：

⦁ 曝光时间

⦁ 图像传感器性能

⦁ 快门方式

⦁ ISP图像处理

⦁ 运动补偿及相关算法

⦁ 摄像头系统整体响应

因此，在产品研发和图像质量评价过程中，需要建立可重复、可控制的运动条件，观察成像系统在不同运动速度下的图像表现。
CS-PJ-CA系列通过高速旋转运动目标，为相机测试提供可控制的高速运动环境，可用于运动模糊及拖尾相关测试。

600mm 高速旋转转盘，建立高速运动测试条件

CS-PJ-CA系列采用 600 mm直径转盘作为运动目标载体。
相比普通低速运动模糊测试设备，该系列面向更高速度范围的运动模糊测试需求，转盘最高速度可达：320 km/h
通过控制转盘运行速度，可以建立不同的运动速度测试条件，用于观察待测相机在不同高速运动状态下的成像表现。

产品参数

参数	高速运动模糊测试系统
型号	CS-PJ-CA 系列
转盘直径	600mm
最高速度	320 km/h
转盘速度精度	≤ ±0.2 km/h
测试目标/测试图案	SFRreg测试卡
设备尺寸	800mm × 600mm × 1700mm
电源	AC 220 V ±5%
功率	约 2.2kw
适用领域	⦁ 相机及摄像 ⦁ 汽车摄像头及车载成像系统 ⦁ 网络摄像头 ⦁ 工业相机 ⦁ 安防监控摄像机 ⦁ 其他高速运动成像系统

为您的相机测试建立可控的高速运动条件
如果您正在进行相机、摄像头或其他成像系统的运动模糊测试，可根据待测产品、运动速度及测试方法选择合适的测试设备。
欢迎联系我们 sales@colorspace.com.cn 获取 CS-PJ-CA系列产品资料、技术参数及测试方案 &【实验室预约】
