ChartCreator 2.0 预畸变测试图生成与畸变验证平台——面向广角、鱼眼及多摄系统的图像测试图生成解决方案

随着自动驾驶、车载鱼眼、全景监控、无人机及智能手机影像系统持续发展，广角与超广角镜头的应用越来越广泛。与此同时，传统图像测试图在大视场镜头测试过程中，也面临越来越明显的边缘畸变问题。

在实际测试中，标准 SFR、棋盘格、多宝马标等测试图卡经过鱼眼或超广角镜头拍摄后，边缘区域往往会出现：

· 严重桶形畸变

· Slanted Edge 特征失真

· 自动化算法定位识别失败

这使得传统图像质量测试方案在广角镜头开发与验证过程中，面临测试覆盖不足与定制成本较高等问题。

ChartCreator 2.0 是正印科技面向广角与复杂光学系统开发的预畸变测试图生成平台，可用于：

· 广角 / 鱼眼镜头测试图生成
· 预畸变图卡设计
· SFRreg / eSFR 测试图生成
· 高动态灰阶与色彩图卡排版
· 拍摄仿真与畸变验证
平台支持基于真实镜头畸变数据进行逆向解算，帮助工程师在图像采集前完成预畸变补偿设计。

ChartCreator 软件界面

为什么需要测试预畸变测试图？

在超广角与鱼眼镜头系统中，镜头畸变会导致测试目标在边缘发生明显压缩与形变。

对于eSFR、SFRreg、Dot Grid、Checkboard 等图像质量分析而已，边缘目标一旦失真，将直接影响：

· MTF 测量稳定性

· 边缘解析力评估

· 畸变分析结果

· 自动算法识别

传统方法通常采用简单的像素拉伸或手工变形，但在高频图像测试中容易出现边缘齿距、模糊、几何误差累积。

---

ChartCreator 2.0 则采用原生矢量级预畸变算法，不再对位图进行简单拉伸，而是基于镜头真实畸变数据重新计算图卡结构。

软件核心技术能力：

1. 基于真实畸变数据的逆向解算

2. 原生矢量级预畸变生成

在导出 PDF、DXF 等文件时，系统采用原生矢量渲染方式生成图卡，大尺寸打印后边缘依然保持清晰锐利。

同时针对 SFRreg 等复杂图卡结构，系统采用智能 HATCH 填充逻辑，可有效避免传统拼接图形在大幅面打印时出现细缝、断边和伪影问题。

3. 多类型测试图卡定制

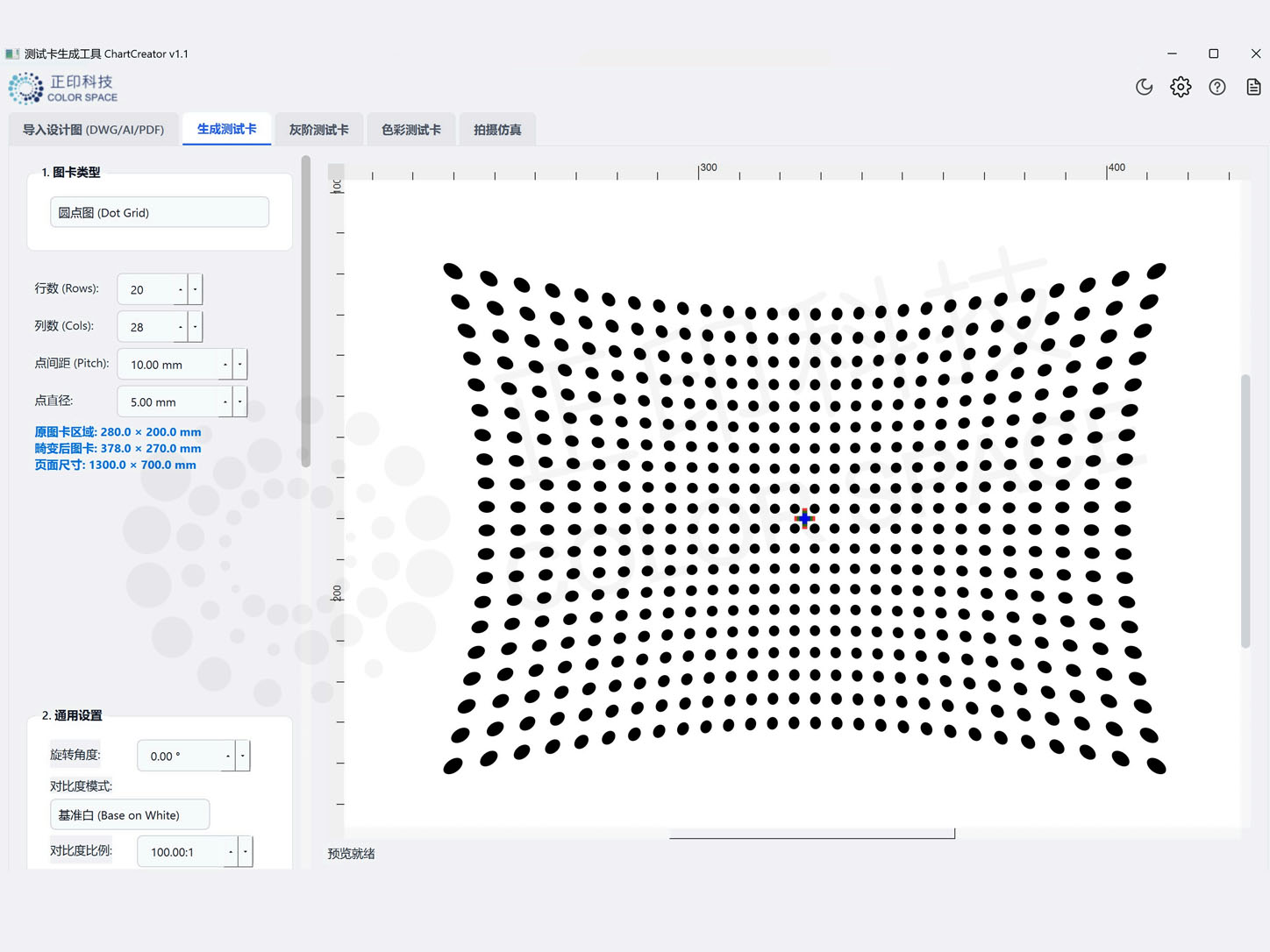

· 结构化靶标自由配置

⽆论是⼗字星、点阵图（Dot Grid）还是 SFRreg 独⽴标靶，我们引⼊了模块化的弹窗编辑界⾯。工程师可通过可视化界面，自由调整标靶位置、尺寸和倾斜角度，快速构建特定 ROI 区域的测试布局。

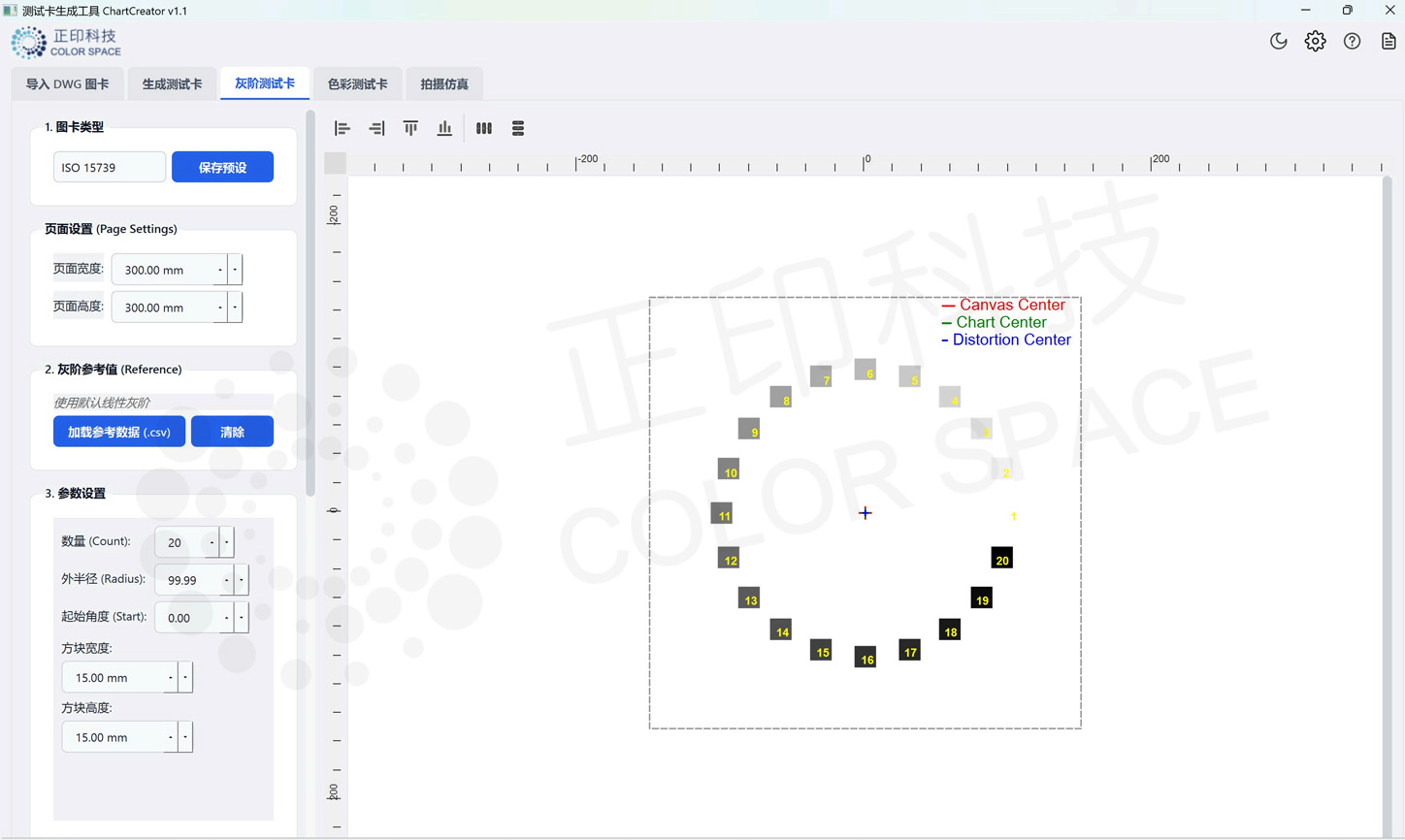

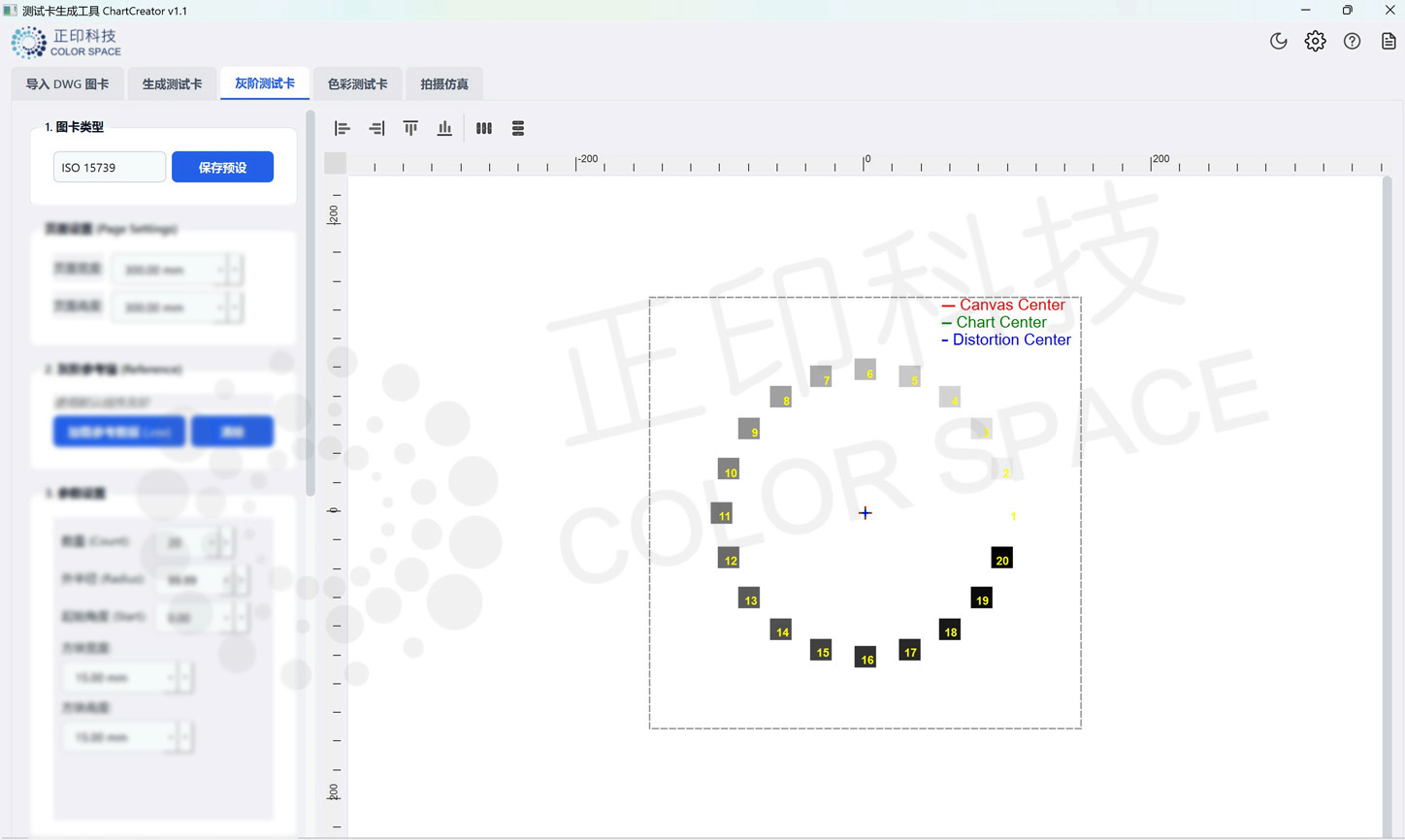

· ⾼动态灰阶（Gray Scale）全校正

⽀持 ISO 14524 或 ISO 15739 类似的⾼标准多级灰卡/OECF动态范围卡，可以⾃由构建矩形阵列（Grid）或环形布局（Ring），结合畸变引擎，让动态范围测试覆盖⻥眼的最边缘。

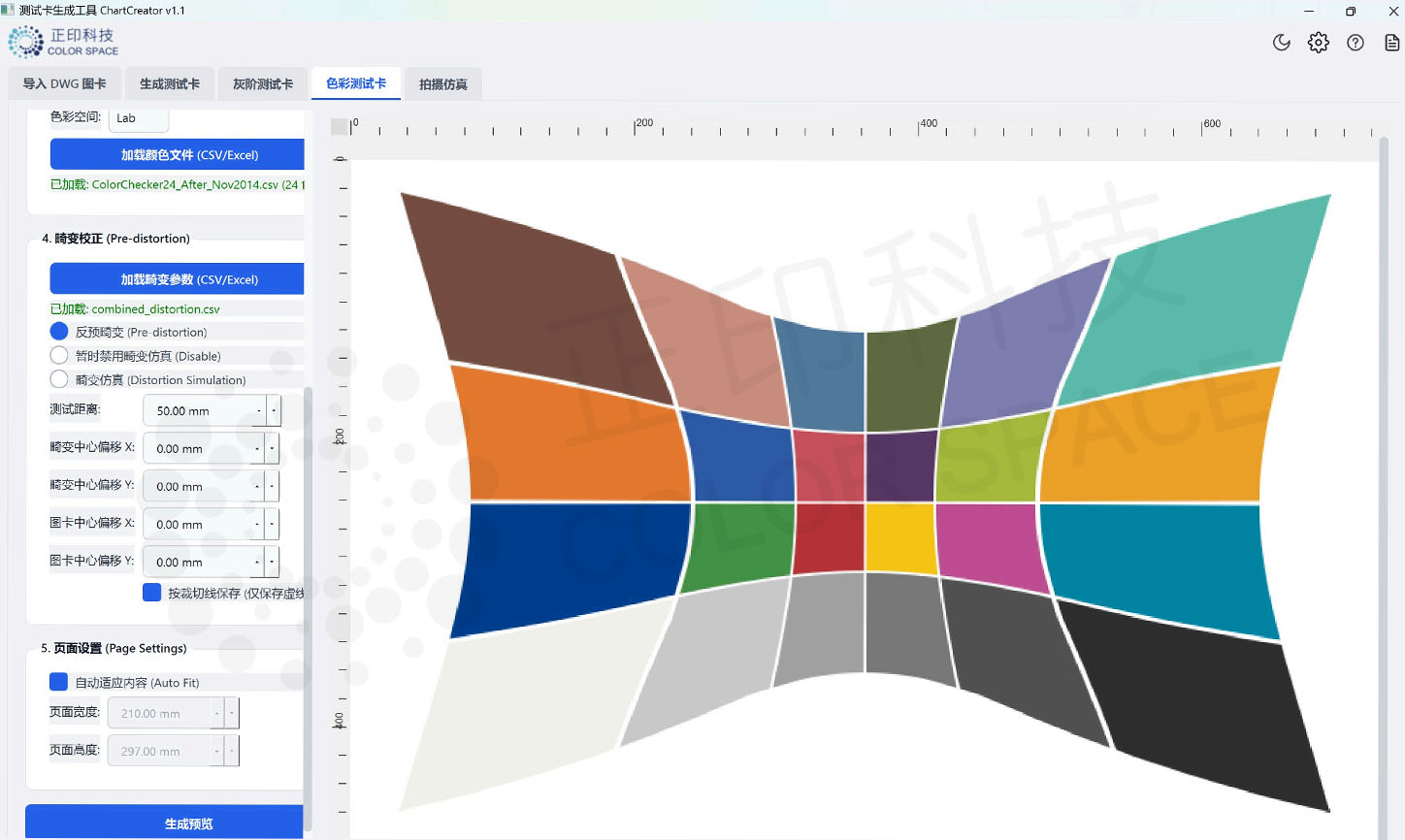

· ⾼保真⾊彩图卡（Color Chart）生成

软件支持一键为测试色块赋予24 色卡、SG 色卡的真实反射率 RGB 数值，并在反畸变框架内自动排版，解决传统广角场景下边缘区域难以准确测色的问题。

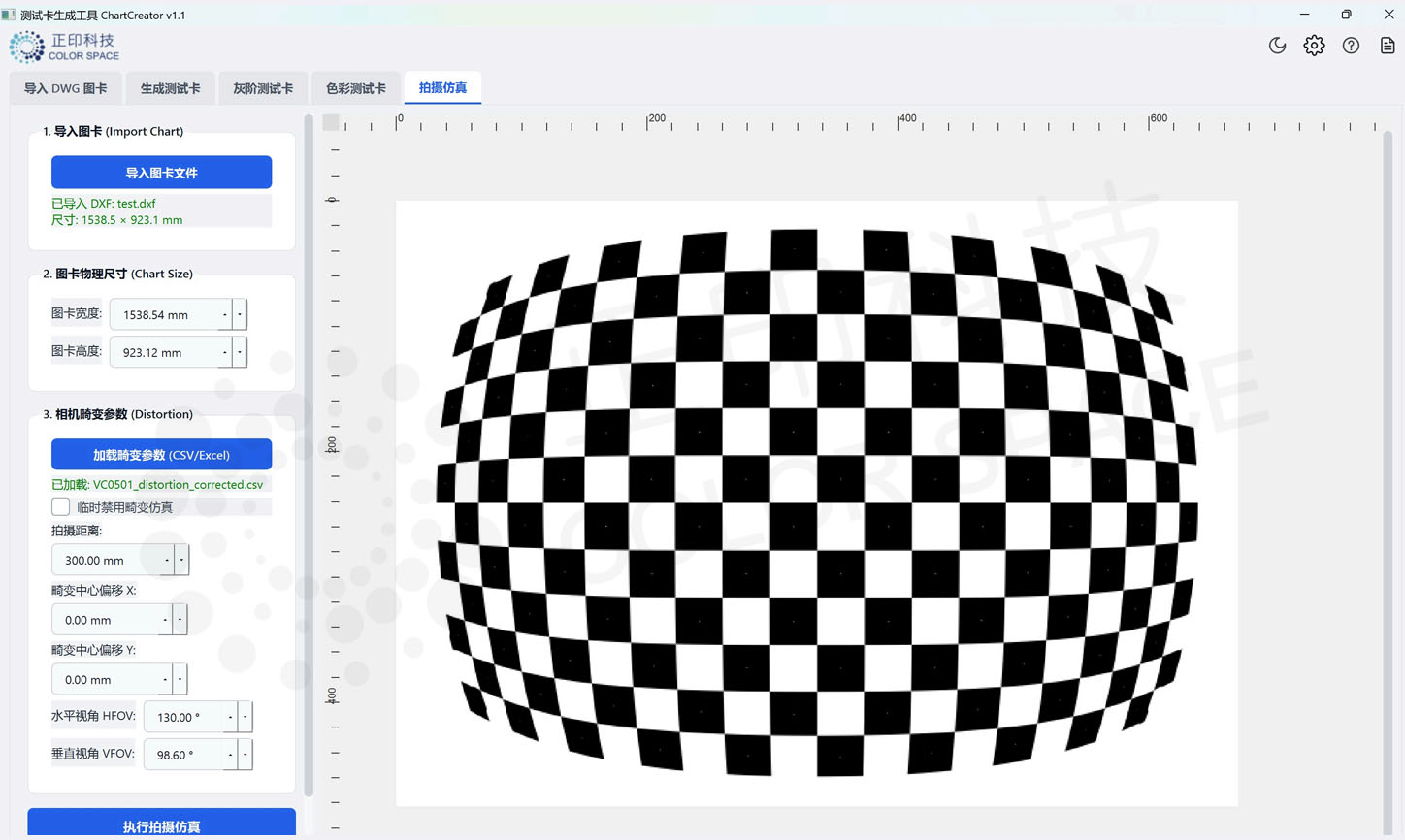

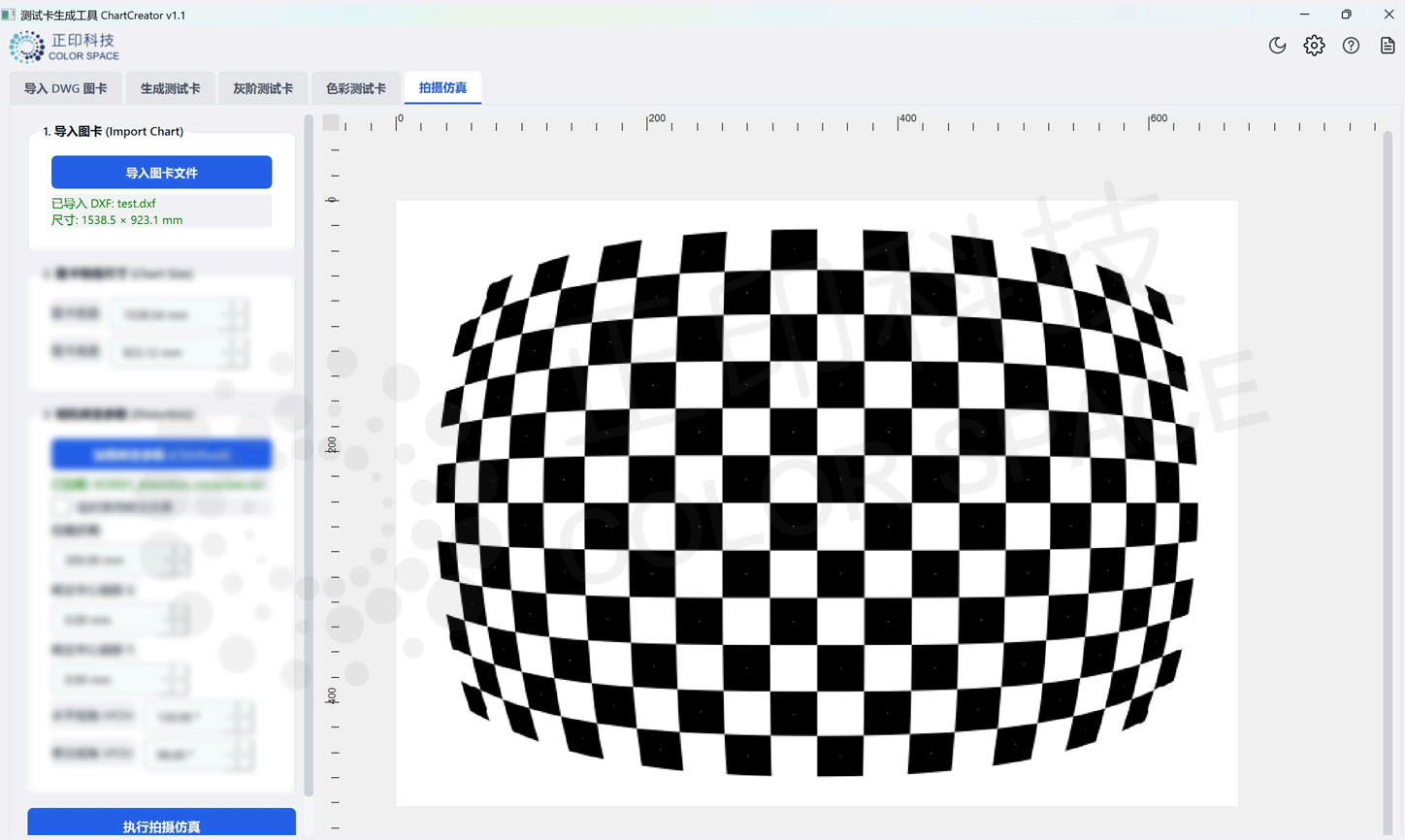

4. Capture Sim拍摄仿真模块

对于复杂预畸变图卡而言，一个最实际的问题是：图卡生成后，实际拍出来是否真的符合预期？

无需物理打样，软件内即刻预览最终成像
