内窥镜专用光学传递函数测量仪

品牌: Trioptics
型号：ImageMaster® Endo PRO
产品描述：德国TRIOPTICS设计的ImageMaster® Endo PRO是一款专为内窥镜设计的MTF测量系统，适用于量产检测、自动调试、多视场测试等光学参数测量。
在线咨询

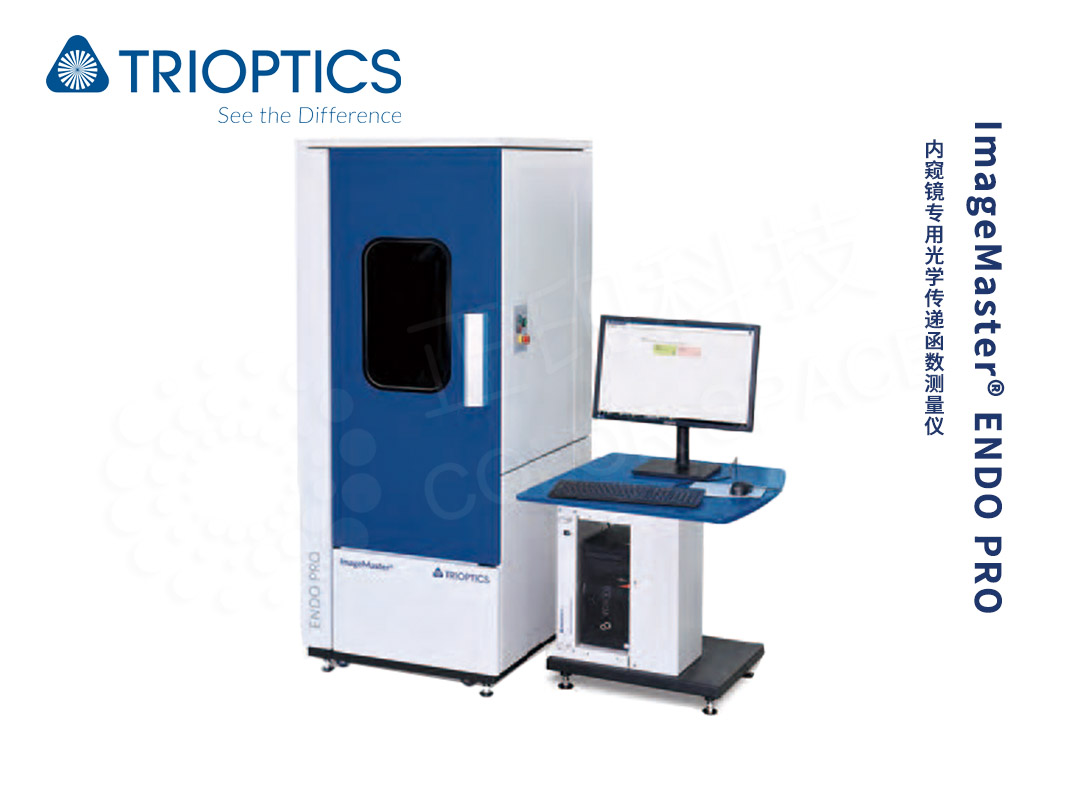

ImageMaster® Endo PRO 内窥镜专用光学传递函数测量仪

德国全欧光学（TRIOPTICS）设计、生产的ImageMaster® Endo PRO 一款量产型光学传递函数测量仪，主要适用于内窥镜的量产检测与调试。该系统可实现全自动调整、快速调试和高效测量，全面评估内窥镜的光学性能，包括MTF、PTF、色差、畸变等多个关键参数，特别适用于工业内窥镜、医疗视频探头等产品的生产检测需求。

产品特点：

· 在线检测内窥镜的光学性能参数

· 自动调整样品，靶标及探测器

· 多视场测试

· 电动靶标发生器

· PDF格式报名输出

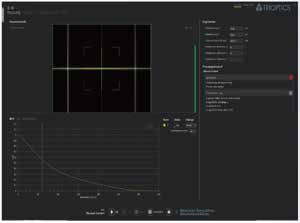

· 友好用户界面，可设置用户权限

测量参数：

· 轴上光学传递函数MTF	· 轴外光学传递函数MTF	· 离焦光学传递函数MTF	· 像散
· 相位传递函数PTF	· 线扩散函数PTF	· 放大倍率	· 屈光度
· 色差	· 视场角	· 畸变

产品型号及技术指标：

产品型号	ImageMaster® Endo PRO
系统配置	有限--有限共轭系统或有限--无限共轭
精度（MTF轴上和轴外）	±0.03MTF
重复性（MTF轴上和轴外）	±0.02MTF
空间频率	350 lp/mm
内窥镜长度	140mm..550mm
最大物距	50mm
调试时间	＜2min
MTF测试时间	＜ 4min
所有标准参数的测量时间	4min
所有标准参数及扩展参数的测量时间	6min
轴外测量点数	12（其他根据要求）
方向角	0...70°
最大视场角	120°
最大物高	±35mm
带桌子尺寸（高×宽×深）	1900mm×1550mm×900mm
带桌子重量	470kg
设备类型	独立设备
