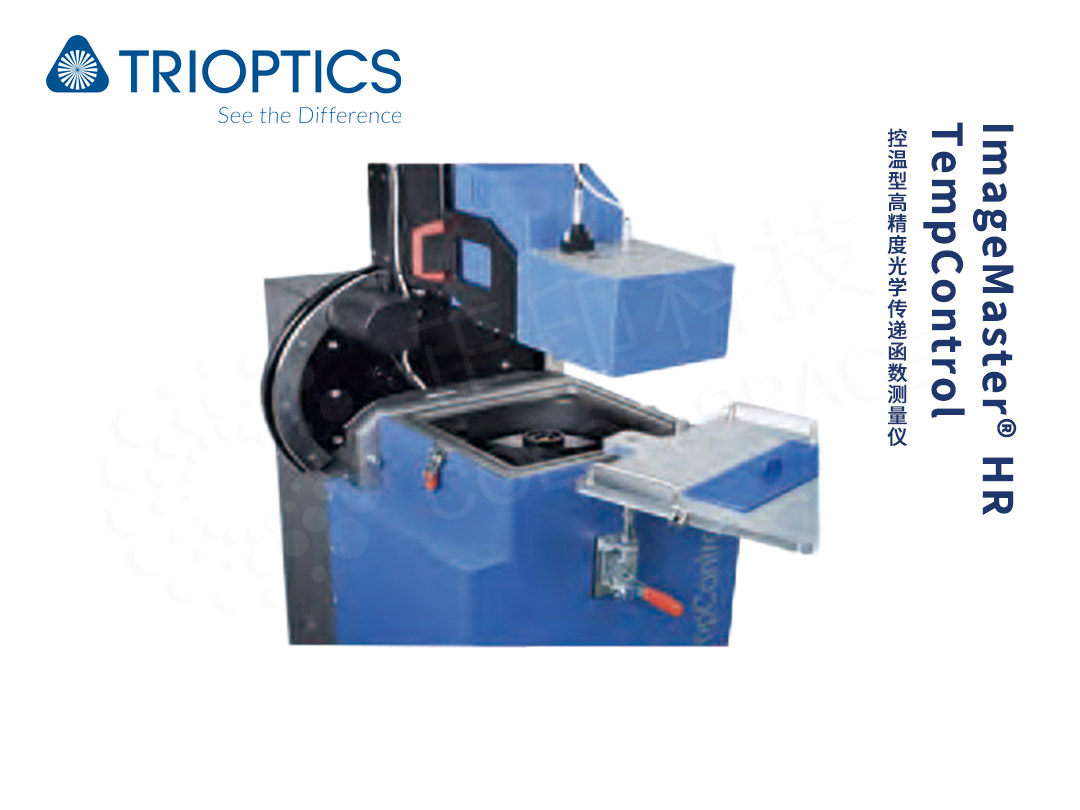

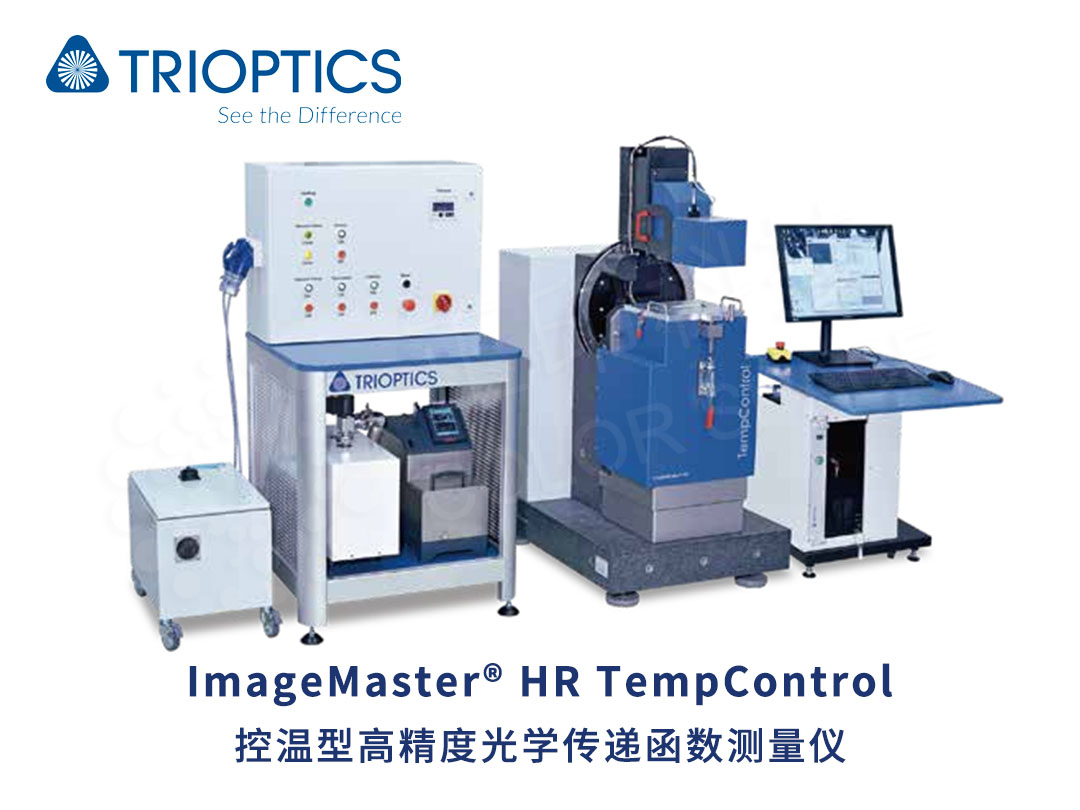

控温型高精度光学传递函数测量仪

品牌: Trioptics
型号：ImageMaster® HR TempControl
产品描述：TRIOPTICS ImageMaster® HR TempControl 是一款控温型高精度MTF测试仪，可在-40°C至120°C下测量手机镜头、车载镜头、CCTV镜头等光学性能。由正印科技代理，支持VIS/MWIR波段全自动测量。
在线咨询

德国全欧光学（TRIOPTICS）设计的ImageMaster^® HR TempControl是基于ImageMaster^®光学传递函数测量仪而升级的可以控制被测产品在不同温度下进行MTF等光学性能测试的新型设备。

产品特点：

· 立式结构，全自动测量

· 可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等

· 整机结构紧凑一体化，维护保养方便

· 全自动靶标发生器

· 测量精度可溯源至国际标准

· 软件模块化，使用简单易懂

· 可编辑脚本，实现用户自定义测量

· 直接以报告形式输出结果

测量参数：

技术规格：

产品型号	ImageMaster® HR TempControl VIS	ImageMaster^® HR TempControl MWIR
温控范围	标配：-10°...120°，选配：-40°...120°	标配：-10°...120°，选配：-40°...120°
最大离轴角	±70°	±70°
最大像高	±25mm	±25mm
样品最小EFL	2.5mm	2.5mm
EFL测量精度	±5μm（EFL：＜3mm） ±0.2%（EFL：3mm...10mm）	±5μm（EFL：＜3mm） ±0.2%（EFL：3mm...10mm)
通光口径	＜20mm	＜20mm
MTF测量精度	±0.02（轴上）、±0.03（轴外）	±0.02（轴上）、±0.03（轴外）
MTF测量重复性	0.01	0.01
空间频率	0 lp/mm...500 lp/mm	0 lp/mm...500 lp/mm
产品外径	5mm...100mm	5mm...100mm
产品长度	5mm...135mm	5mm...135mm
