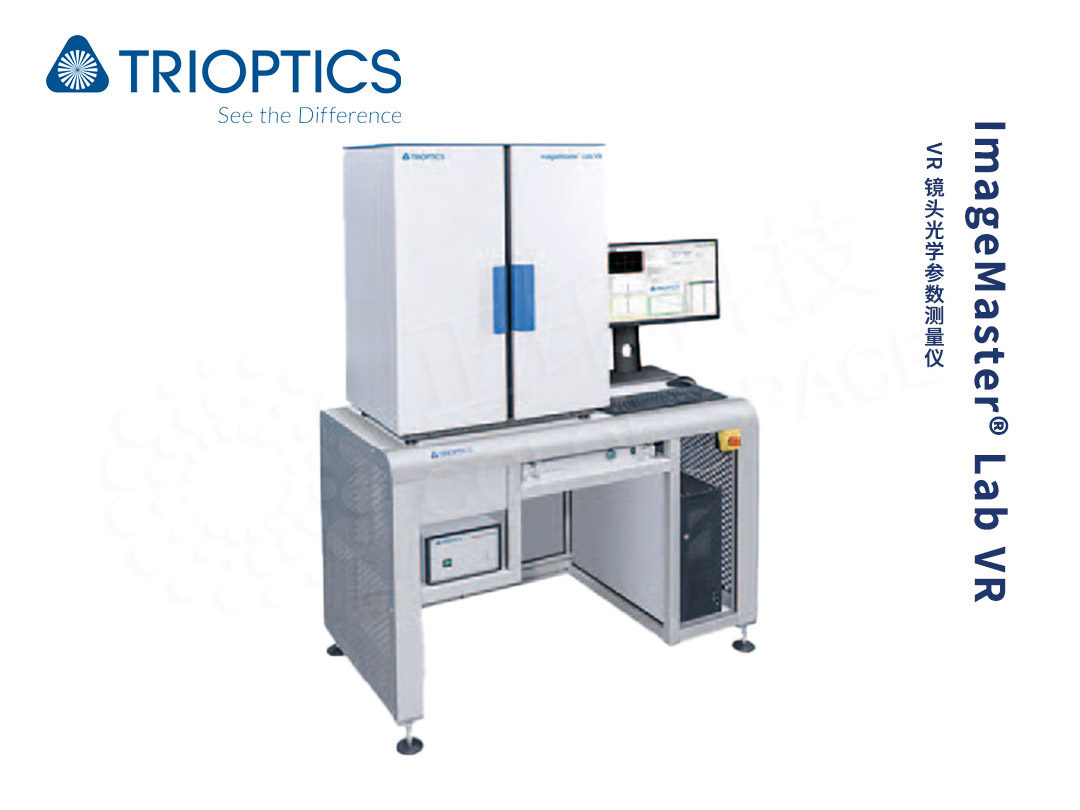

德国全欧光学（TRIOPTICS）设计的ImageMaster® Lab VR 杂散光测试仪主要应用于VR相关透镜的成像质量及杂散性测试等。
产品特点：
· 立式结构
· 可测量VR镜片/模组
· 整机结构紧凑一体化、维护保养方便
· OLED显示屏照明、冷光源及靶标
· 测量精度可溯源至国际标准
· 软件模块化、使用简单易懂
· 可编辑脚本、实现用户自定义测量
· 直接以报告形式输出结果
测量参数：
· 轴上光学传递函数MTF
· 有效焦距EFL
· 轴外光学传递函数MTF
· 畸变
· 离焦光学传递函数MTF
· ebox
· 杂散光（仅在带显示屏下可以测量）
产品型号及技术指标：
| 产品型号 |
ImageMaster® Lab VR |
| 系统配置 | 有限-无限共轭系统 |
| 光谱范围 | VIS可见光（450nm...750nm） |
| 被测样品焦距范围 |
20mm...50mm |
| 样品外径 | ＜70mm |
| 样品长度 | ＜10mm |
| 被测样品重量 | ＜2kg |
| 被测样品法兰焦距范围 | 5mm...50mm |
| 最大离轴角度 | ±60° |
| 最大像高 | ±35mm |
| 空间频率 | 0...60 lp/° |
| 杂散光测量精度 | ±5% |
|
杂散光测量重复性 |
±3% |
|
MTF测量精度 |
±0.2 |
|
MTF测量重复性 |
±0.005 |
| 有效焦距测量精度 | ±0.2% |
| 有效焦距测量重复性 | ＜±0.2% |
| 畸变测量精度 | ±0.7% |
| 畸变测量重复性 | ±0.3% |
| 尺寸（高×宽×深） | 1600mm×1200mm×700mm |
| 重量 | 120kg |
| 设备类型 | 独立设备 |
② ±0.25%需要升级
③ ±0.1%需要升级
ImageMaster®Lab VR内部结构
