镜头及图像传感器测试设备

工业型VR镜片光学传递函数测量仪

品牌: Trioptics
型号：ImageMaster® PRO VR
产品描述：ImageMaster® PRO VR 是德国TRIOPTICS专为VR镜片与模组生产而设计的高速MTF测量仪，支持轴上/轴外全视场测量，仅需1.5秒完成测试，适用于洁净室环境，可满足工业化量产检测需求。
在线咨询

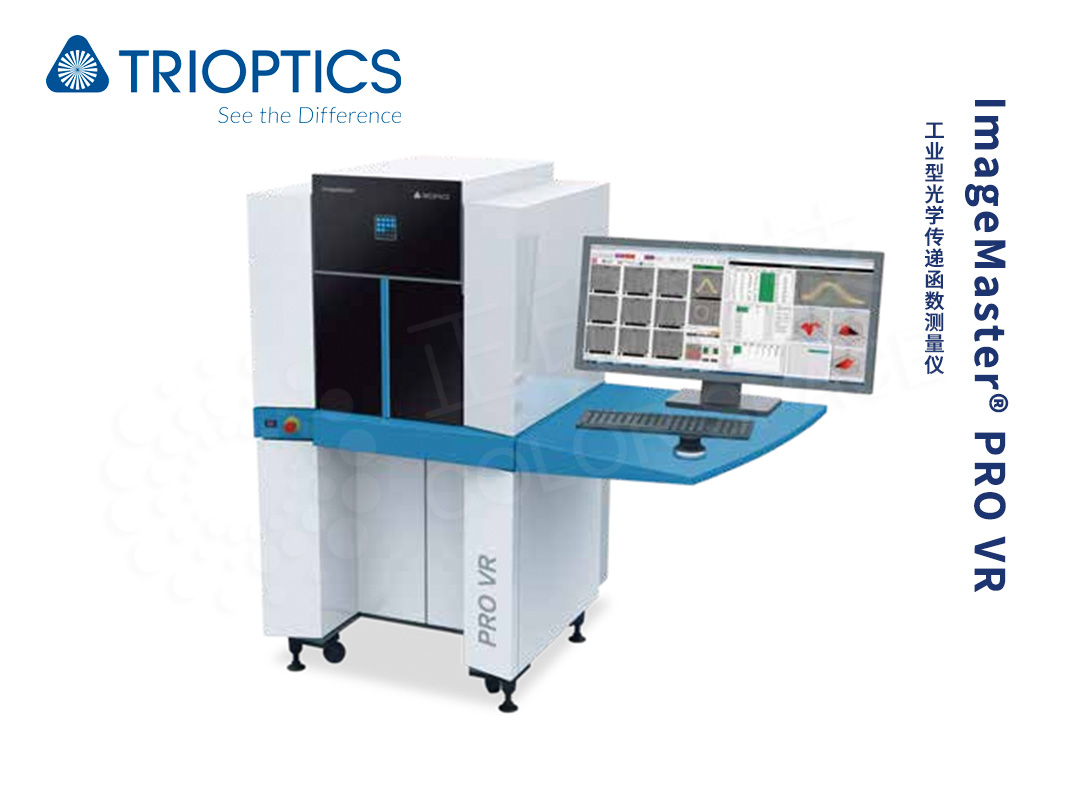

ImageMaster® PRO VR 工业性型光学传递函数测量仪（VR镜片专用）

德国全欧光学（TRIOPTICS）设计的ImageMaster^® PRO VR 专为VR镜片和VR模组在生产过程中的测量而开发的。在生产过程中为VR镜片和VR模组的测量提供优质的解决方案。该系统可在1.5秒内完成单个样品的全视场角测量，适配不同瞳距与人眼视角，实现对VR设备关键光学性能的快速检测，确保一致的视觉体验质量。

产品特点：

· 单个样品的测量时间为1.5秒

· 可测量各种瞳距和瞳孔大小

· 轴上和轴外测量可以实现测量人眼的整个视场角

· 多达27个测量摄像头

· 光阑可模拟特殊的近眼显示要求

· 软件控制的RGB光源可实现不同波长测量

· 轴外角度可连续调节，从全视场20°到170°

· 眼框扫描（可根据需求定制）

· 自动调焦望远镜（±2屈光度）（可根据需求定制）

· 可以集成客户显示器（可根据需求定制）

· 适用于ISO 5等级的洁净室

测量参数：

· 轴上光学传递函数MTF	· 焦点深度	· 色差
· 轴外光学传递函数MTF	· 焦点偏移	· 畸变
· 法兰焦距	· 面纱眩光（仅在带显示屏下可测）	· 像平面倾斜
· 有效焦距	· 焦距、虚像位置（可根据需求定制）

产品型号及技术指标：

测量参数	轴上MTF	轴外MTF	法兰焦距	有效焦距
测量精度	±2%	±3%	±0.15%	±0.2%
重复性	±0.5%	±1%	±0.15%	±0.2%
尺寸（高×宽×深）	1350mm×1330mm×805mm
重量	180kg
设备类型	独立设备
