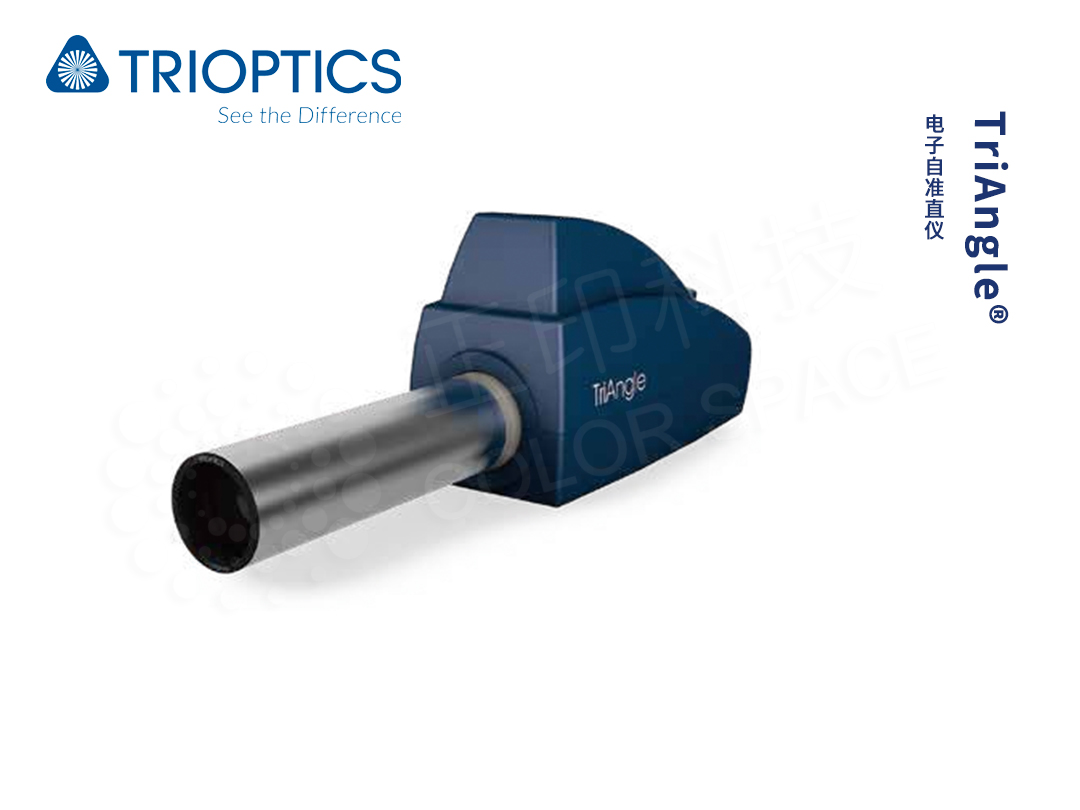

电子自准直仪 TriAngle®

品牌: Trioptics
型号：TriAngle®
产品描述：TriAngle® 电子自准直仪，德国TRIOPTICS高精度角度测量仪，支持紫外、可见光、近红外应用，适用于光学系统调校与角度检测。
在线咨询

TriAngle^®电子自准直仪

德国全欧光学（TRIOPTICS）设计、生产的TriAngle^®系列电子自准直仪基于高分辨率的CMOS或PSD，结合不同焦距的准直物镜，使得整套仪器具有非常宽广的测量范围和多种测量精度来满足不同的测量需求；同时，TriAngle^®电子自准直仪按相应光谱范围可分为紫外自准直仪、可见光自准直仪及近红外自准直仪，满足不同光谱下的测量。

产品应用：

* 小角度摆动量测量

* 光学系统调校

* 机械结构调校

* 平行光的光轴倾斜角测量

* 多个面的相对倾斜角测量

* 光学窗口楔角测量

* 直角棱镜45°角误差测量

* 直角棱镜90°角误差测量

* 转台轴摆测量

* 直线度、垂直度及平面度测量

产品特点：

* 具备相对测量及绝对测量两种工作方式

* 使用面阵传感器捕捉并给出像的实际位置

* 单台自准直仪可同时识别及测量多个反射像（≤12个）

* 单台电脑支持多台自准直仪的同时测量（≤12台）

* 具备外部触发测量功能，可满足“同步性”测量要求

* 实时的图像信号及数值显示

* 强大的操作软件，直接读数无需二次计算，使操作更简便

* 软件中带有多种操作界面，适用不同应用场合，更具人性化

* 测量结果可以直接导出到外部文件（.CSV格式）便于储存及读取

产品型号及技术指标：

· TriAngle^®系列电子自准直仪：标准的电子自准直仪产品，技术成熟，性能稳定。

产品型号	焦距（mm）	通光孔径（mm）	视场角（秒）	分辨率（秒）	重复性（秒）	精度（秒）	光源	测量频率
TA 100-38	100	26	6170×4940	0.1	±0.25	±2.5	525nm 或 625nmLED	≥100Hz，取决于设置（快门时间）和测量条件
TA 150-38	150	30	4120×3300	0.07	±0.18	±1.7		≥100Hz，取决于设置（快门时间）和测量条件
TA 200-38	200	30	3090×2470	0.05	±0.12	±1.3
TA 300-38	300	30	2060×1650	0.03	±0.08	±0.75
TA 300-57	300	48	2060×1650	0.03	±0.08	±0.75
TA 500-57	500	48	1240×980	0.02	±0.03	±0.2
TA 1000-115	1000	100	610×490	0.01	±0.03	±0.2
TA 1000-140	1000	125	610×490	0.01	±0.03	±0.2

· TriAngle^®UltraSpec 系列高精度电子自准直仪：带有特殊设计的分划板，可实现小范围的高精度测量

产品型号

焦距（mm）

通光孔径（mm）

视场角（秒）

分辨率（秒）

重复性（秒）

精度（秒）

光源

测量频率

TA US 300-57

300

3000×1920

0.005

±0.03

±0.05"（±10”内）

±0.1"（±20”内）

±0.25"（全视场内）

525nm或625nm LED

≥100Hz，取决于设置（快门时间）和测量条件

TA US 500-57

500

1800×1150

0.003

±0.02

±0.05”（±10"内）

±0.1"（±20”内）

±0.25" (全视场内）

≥100Hz，取决于设置（快门时间）和测量条件

· TriAngle^® Focus系列调焦电子自准直仪：可调焦式自准直仪，通过调节准直物镜到分划板及探测器的距离实现光束聚焦在不同位置，适用于光学系统调校。

产品型号	焦距（mm）	通光孔径（mm）	调焦范围（mm）	聚焦范围（m）	视场角（秒）	分辨率（秒）	重复性（秒）	精度（秒）
TAF 100-38±10	100	18	±10	±1.00m...∞	6170×4940	0.1	±0.25	±2.5
TAF 150-38±10	150	26	±10	±2.25m...∞	4120×3300	0.07	±0.18	±1.7
TAF 200-38±10	200	26	±10	±4.00m...∞	3090×2470	0.05	±0.12	±1.3
TAF 300-57±25	300	48	±25	±3.60m...∞	2060×1650	0.03	±0.08	±0.75
TAF 500-57±25	500	48	±25	±5.00m...∞	1240×980	0.02	±0.05	±0.75
TAF 1000-115±50	1000	100	±50	±20.0m...∞	610×490	0.01	±0.03	±0.2
TAF 1000-140±50	1000	125	±50	±20.0m...∞	610×490	0.01	±0.03	±0.2

· TriAngle^®LASER系列激光电子自准直仪：采用激光光源，具有更强的能量，适合远距离测量及较小的反射面时使用。

产品型号	焦距（mm）	通光孔径（mm）	视场角（秒）	分辨率（秒）	重复性（秒）	精度（秒）	光源	测量频率
TAL 100-38	100	26	6170×4940	0.75	±1.5	±2.5	635nm 激光二极管	≥100Hz，取决于设置（快门时间）和测量条件
TAL 150-38	150	30	4120×3300	0.5	±1.0	±1.7		≥100Hz，取决于设置（快门时间）和测量条件
TAL 200-38	200	30	3090×2470	0.35	±0.7	±1.2
TAL 300-38	300	30	2060×1650	0.25	±0.5	±0.8
TAL 300-57	300	48	2060×1650	0.25	±0.5	±0.8
TAL 500-57	500	48	1240×980	0.15	±0.3	±0.5
TAL 1000-115	1000	100	610×490	0.08	±0.15	±0.25
TAL 1000-140	1000	125	610×490	0.08	±0.15	±0.25

· TriAngle^®NIR系列近红外电子自准直仪：采用近红外LED光源及近红外探测器，可实现多种近红外光谱下的测量。

产品型号	焦距（mm）	通光孔径（mm）	视场角（秒）	分辨率（秒）	重复性（秒）	精度（秒）	光源	测量频率
TA NIR 100-38	100	26	6170×4940	0.75	±1.5	±2.5	780... 1064nm LED	≥100Hz，取决于设置（快门时间）和测量条件
TA NIR 150-38	150	30	4120×3300	0.5	±1.0	±1.7		≥100Hz，取决于设置（快门时间）和测量条件
TA NIR 200-38	200	30	3090×2470	0.35	±0.7	±1.2
TA NIR 300-38	300	30	2060×1650	0.25	±0.5	±0.8
TA NIR 300-57	300	48	2060×1650	0.25	±0.5	±0.8
TA NIR 500-57	500	48	1240×980	0.15	±0.3	±0.5
TA NIR 1000-115	1000	100	610×490	0.08	±0.15	±0.25
TA NIR 1000-140	1000	125	610×490	0.08	±0.15	±0.25

· TriAngle^®Large Field系列大视场电子自准直仪：具有较大的测量视场角

产品型号	焦距（mm）	通光孔径（mm）	视场角（秒）	分辨率（秒）	重复性（秒）	精度（秒）	光源	测量频率
TALF 100-38	100	26	3°×3°	0.1	±0.25"	±3.0”@80%视场	525nm LED	4Hz
