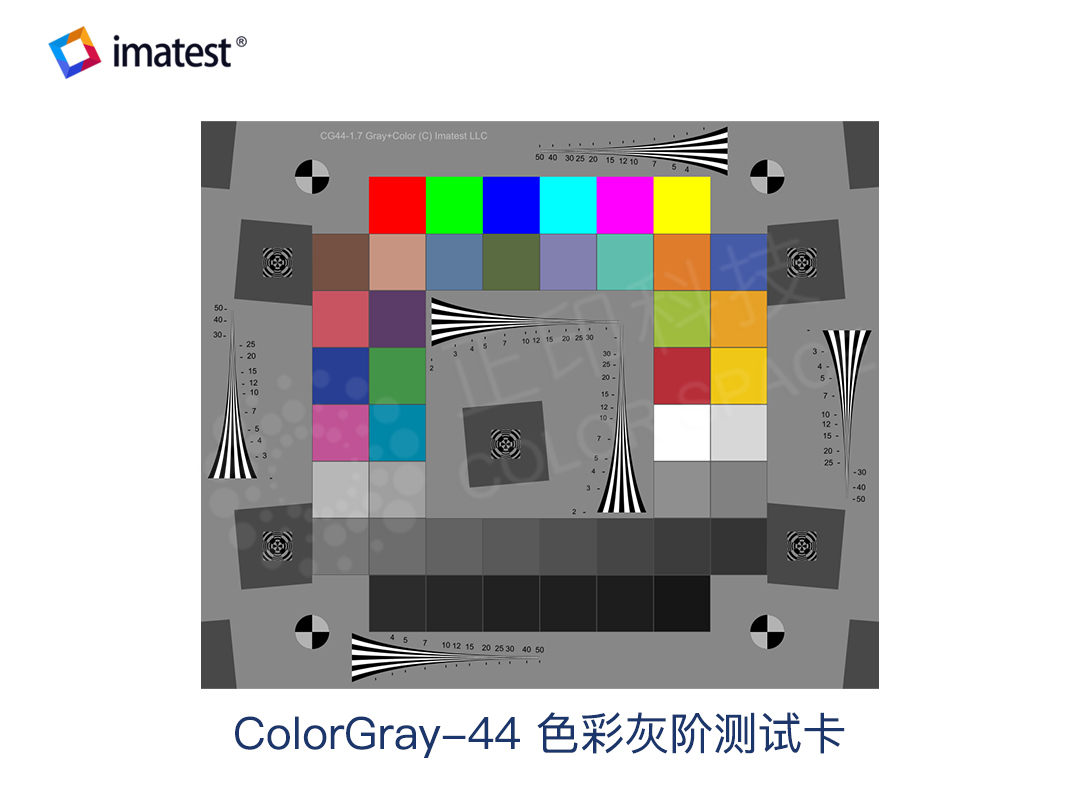

ColorGray 44 色彩灰阶测试卡（透射式）

ColorGray 44 色彩灰阶测试卡（2025 年 9 月发布）是一款高精度成像性能评估图卡，专用于测试相机系统的色彩还原准确性、灰阶响应及分辨率性能。图卡图卡采用透射式 LVT 胶片制作工艺，具备高密度稳定性和优异的线性光学特性，适用于医疗内窥镜、工业检测、车载影像及科研级成像系统。

产品特性

· 44 格综合测试区块：包含 6 色饱和 RGBCMY 色块、18 个类似 ColorChecker 的标准色块、20 阶灰阶补丁。

· 分辨率测试区：集成对数楔形及斜边区域，可用于 SFR 与极限分辨率分析。

· 透射式单层结构：LVT 彩色胶片成像清晰，光密度一致性高，支持多次重复测量。

· 密度范围：
透射式：Dmax–Dmin = 3.0（D≤2.4 时步长 0.15，D>2.4 时步长 0.20）
反射式版本可定制（Dmax–Dmin = 1.9）

· 参考校准文件 (.CSV)：提供准确的色彩与灰阶标定数据，便于量化比对分析。

· 中心无关键区域设计：有效避免 内窥镜中心高亮反射（hot spot） 干扰。

· 可选镜头畸变预补偿版本：支持鱼眼及广角镜头图像测试。

典型应用

· 成像质量测试与标定（科研及实验室环境）

· 工业视觉与机器视觉系统色彩校正

· 光学模块灰阶线性与伽马校准

· 摄像机、内窥镜系统、投影系统或自动检测系统光学评估

相关阅读：

1. Imatest 软件试用申请

2. Imatest 25.2版本功能升级介绍

3. 推荐搭配设备：CS-LE005 系列透射光源

如需定制预畸变版本/反射式版本或更多相关产品及测试服务的信息，请联系 sales@colorspace.com
