透射光源

HDR 多场景模拟系统

品牌：正印科技 ColorSpace
型号：CS-HDR-MSB
产品描述：正印科技提供HDR 多场景模拟系统，用于车载摄像头、ADAS 及 HDR 场景验证的实验室照明模拟平台，支持多场景环境模拟、LFM 测试、曝光调试及图像质量评估。
在线咨询

HDR多场景模拟系统-用于车载影像、ADAS与HDR 图像测试的多场景验证模拟

随着自动驾驶、高级驾驶辅助系统（ADAS）及智能感知技术的发展，车载摄像头需要在逆光、隧道出入口、夜景、高亮反射及复杂天气等场景下保持稳定的成像性能。与此同时，HDR（High Dynamic Range）技术正逐渐应用于图像采集、处理与显示全流程，对成像系统在高动态范围场景下的表现提出了更高要求。

真实路测通常受到天气、时间及场地条件影响，难以保证测试结果的一致性与重复性。因此，在实验室环境中构建可重复、可量化的场景照明条件，已成为研发、算法验证及图像质量测试的重要环节。

HDR 多场景模拟系统通过高亮度 LED 光源与可切换场景幕布相结合的方案，在 2 m × 3 m 发光区域内模拟多种典型道路及环境场景，为车载摄像头、环视系统及自动驾驶感知设备提供稳定、可控的测试环境。
系统支持宽范围照度与色温调节，可模拟从低照环境到强日光条件下的复杂光照场景，用于 HDR 性能、LFM（LED Flicker Mitigation）、动态范围、色彩还原及图像质量评估等测试。

HDR多场景模拟系统| 正印科技

行业发展趋势与测试需求

随着车载摄像头分辨率提升、多摄系统普及以及 AI 感知算法的发展，图像质量测试正从单一静态指标逐步扩展到复杂场景下的系统级验证。

当前行业关注重点如：

· HDR 成像性能验证

· LED 闪烁抑制（LFM）测试

· 多摄同步与一致性评估

· 自动曝光（AE）优化

· AI 感知算法输入稳定性

同时，HDR 图像技术的发展^①也进一步推动了高动态场景测试需求的增长。标准化、可控的场景模拟，有助于 HDR 图像采集、ISP 调试及图像质量评估工作的开展。

HDR 多场景模拟系统核心测试应用

1. HDR 性能测试：适用于 HDR 图像采集、ISP 调试及图像质量验证，评估高光细节保留能力、暗部信息呈现、动态范围表现、场景亮度适应能力；

2. LFM（LED Flicker Mitigation）测试：评估摄像头对 LED 光源闪烁的抑制能力；

3. 色彩还原测试：验证 AWB、色彩一致性、场景颜色还原能力；

系统特点：

1. 超宽动态照度范围：0~100,000lux 可模拟低照到强日光环境

2. 宽范围色温调节：2300K ~ 10,000K 支持多种环境光条件模拟

3. 高均匀性背光设计：2 m × 3m发光面积均匀性≥90%

4. 多场景快速切换：不同场景库（可根据需求定制）自由切换

5. 自动化测试集成：支持Ethernet 网口、RS485 通讯，便于实验室自动化部署与系统集成

参数规格

参数	HDR 多场景模拟系统
型号	CS-HDR-MSB
发光区域尺寸	2,000mm × 3,000mm
光源类型	LED
照度范围	0 ~ 100,000lux（连续可调）
色温范围	2300K ~ 10,000K（连续可调）
色温控制精度	±100K
控制接口	Ethernet / RS485
场景切换方式	软件控制

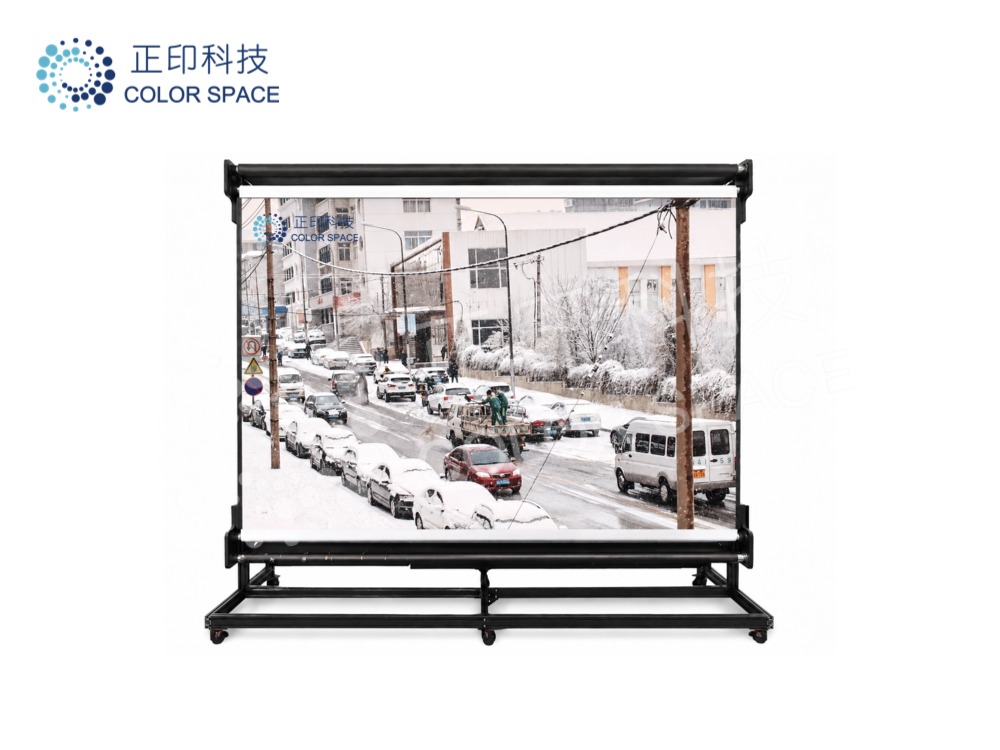

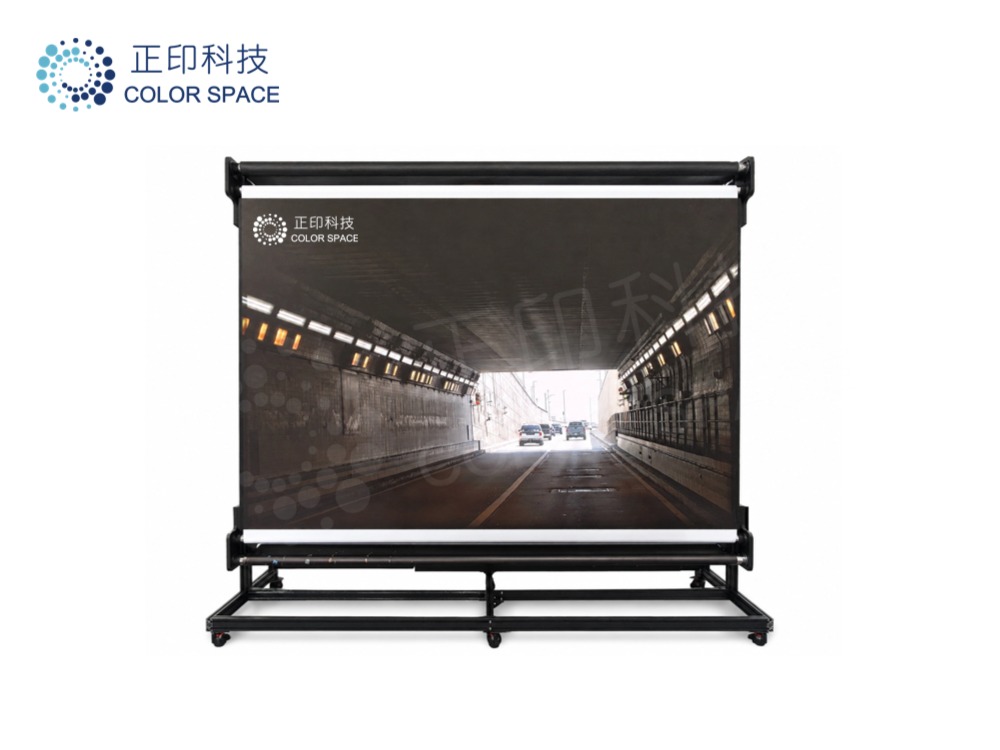

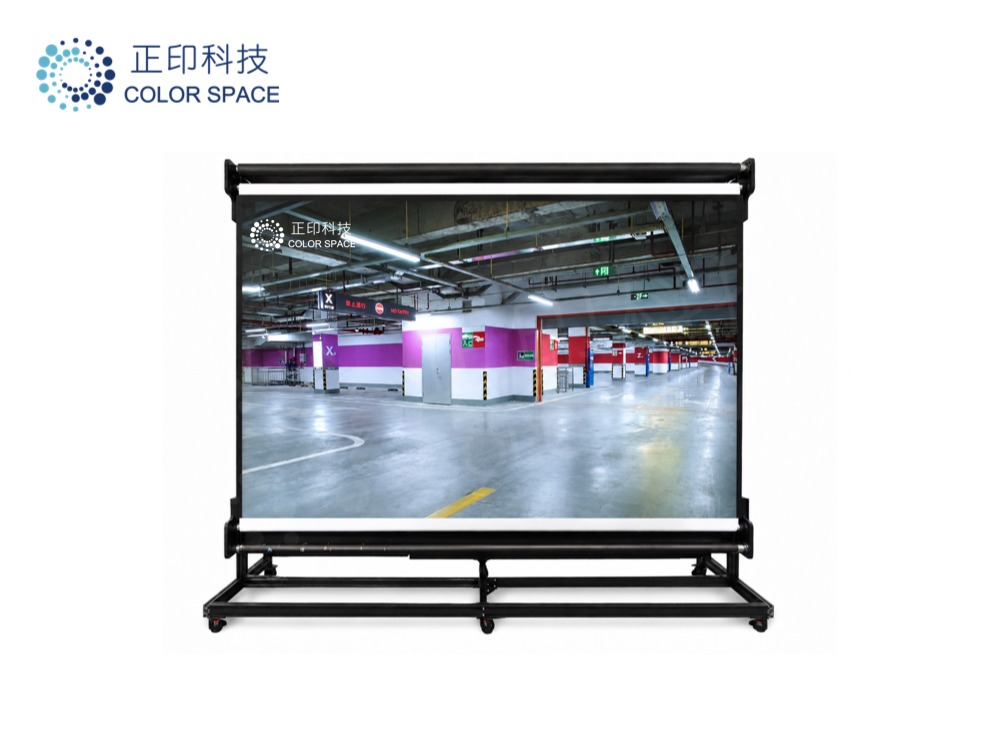

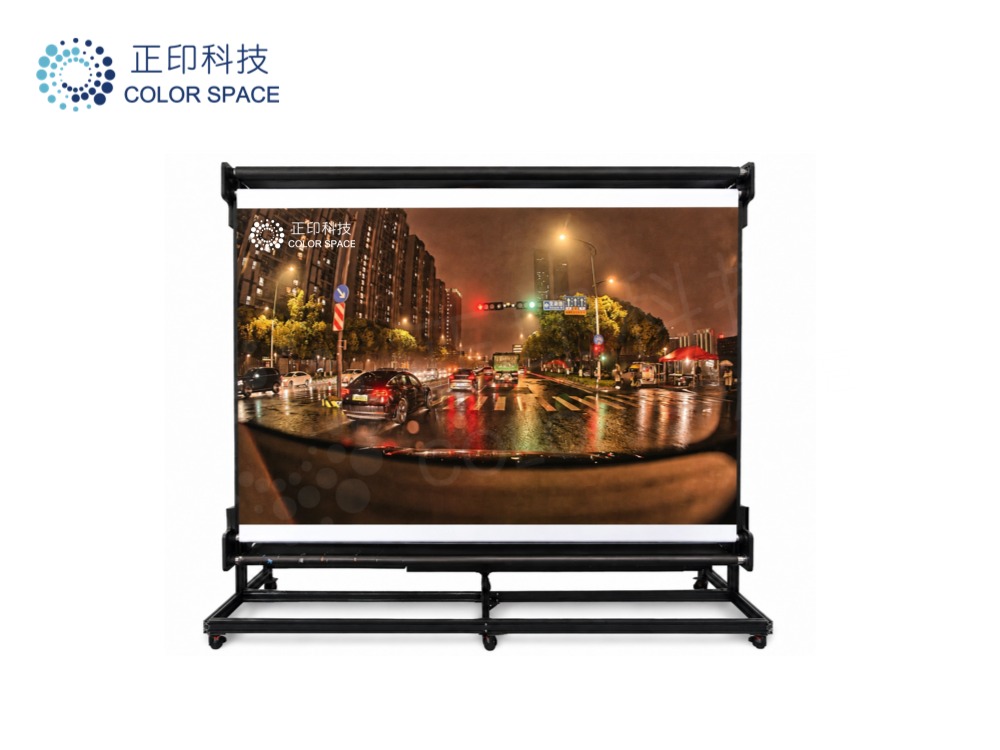

典型场景模拟	城市街景、地下车库、乡间道路、隧道入口、雪景环境等（可扩展）
典型应用领域	· 车载摄像头研发与测试 · ADAS 感知系统验证 · AI 视觉系统验证 · HDR 图像测试与评估
