红外靶标

红外靶标主要用于红外热成像系统、光电探测设备及红外光学系统的性能测试与参数评估。通过不同结构与图形的标准化靶标，可对红外成像系统的空间分辨率、温差探测能力、噪声特性及成像质量进行测试分析。

该系列产品适用于MRTD、MDTD、NETD、MTF、TOD、SRF等测试项目，可广泛应用于红外热像仪研发、实验室检测、系统校准、产品验证及生产测试等场景。

产品采用不锈钢或发黑铜基材加工制造，支持定制尺寸、图形及结构形式，可匹配不同红外测试系统与旋转靶轮平台。

产品参数

靶标	靶标形象	靶标简介	规格尺寸			基材
四杆靶标		四杆靶标用于计算最小可分辨温差(MRTD)测试，一组不同空间频率的靶标用于测试MRTD，不同靶宽尺寸(空间频率)的靶标均可以匹配旋转靶轮。	定制			不锈钢

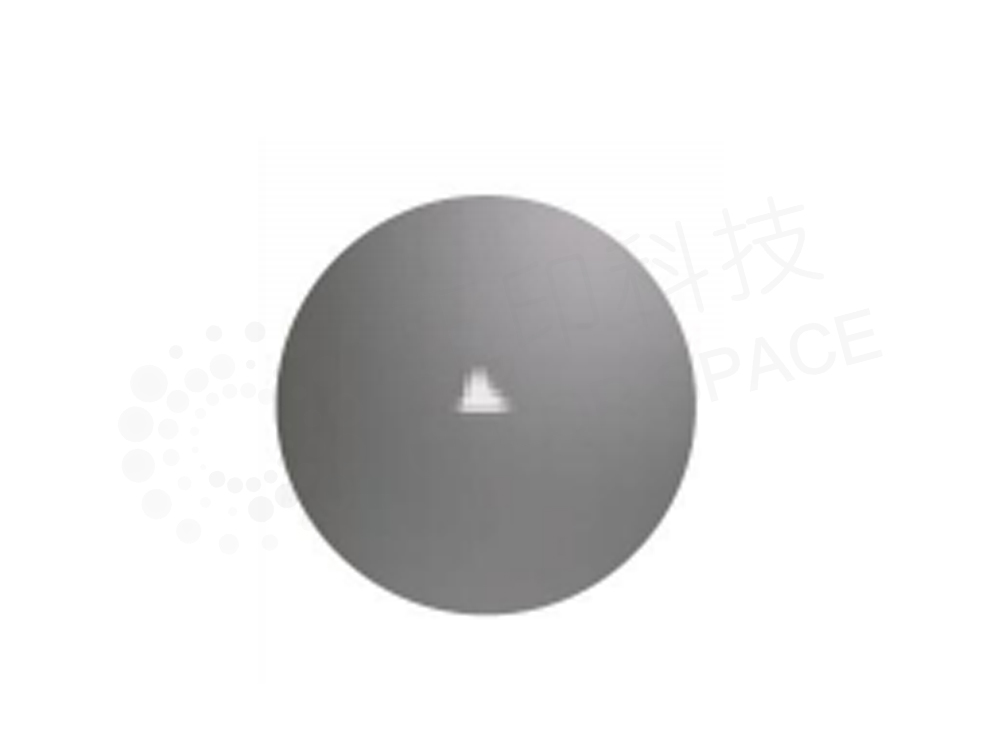

三角靶标		角靶标用于测试红外热像仪的TOD（三角方向判别），T0D参数类似于MRTD或者MDTD测试，然而，TOD测试比MRTD或者MDTD测试在理论及实践上有着更为先进之处。	定制			不锈钢
圆孔靶标		圆孔靶标用于测试MDTD(最小可探测温差)参数，也可以用于轴对准或者瞄准过程。	定制			不锈钢

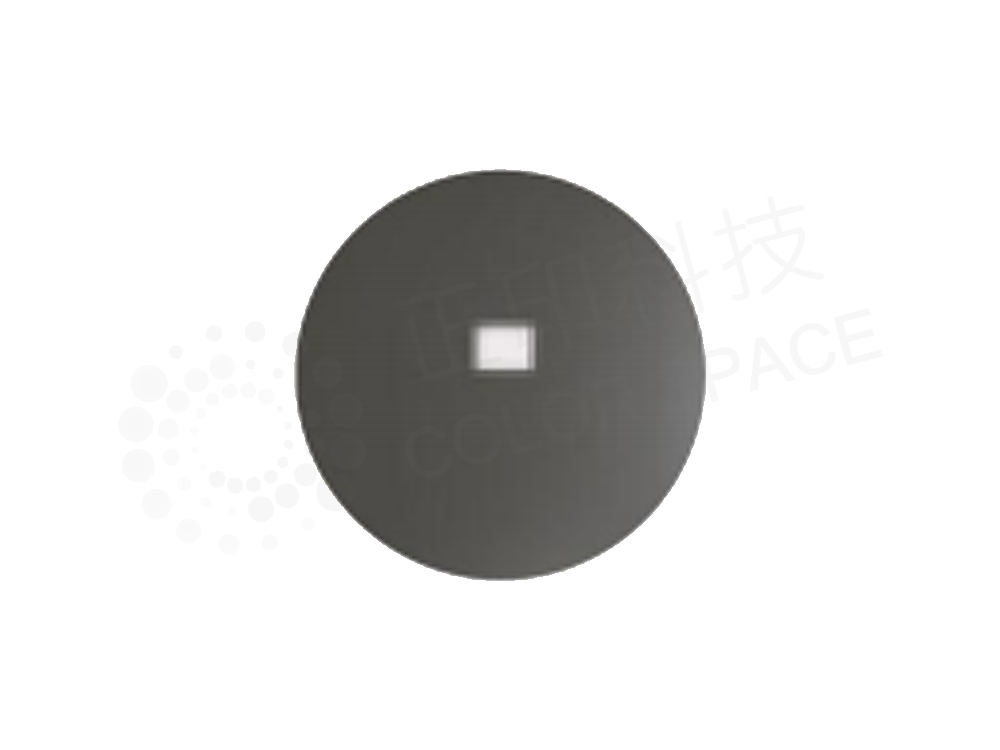

方形靶标		方形靶标用于测试NETD(噪声等效温差),FPN(固定图形噪声)，SITF(信号传递函数)，ATF(非周期传递函数)等参数。	定制			不锈钢

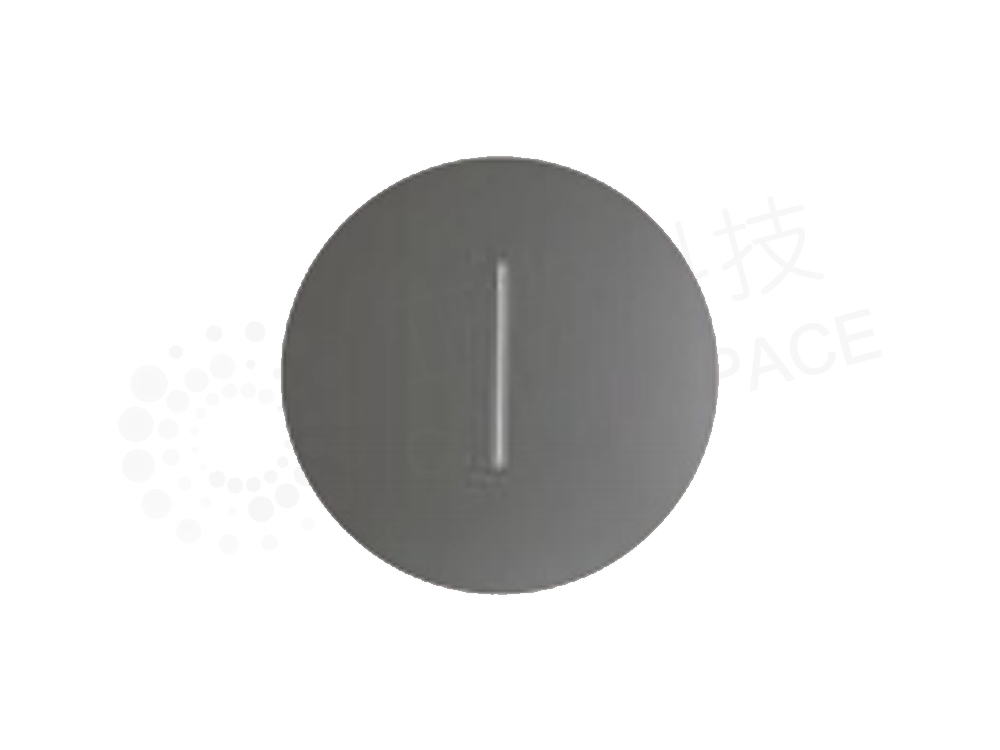

狭缝靶标		狭缝靶标通过加工不同宽度的矩形图案而制作，用于测试SRF(狭缝响应函数)。	定制			不锈钢

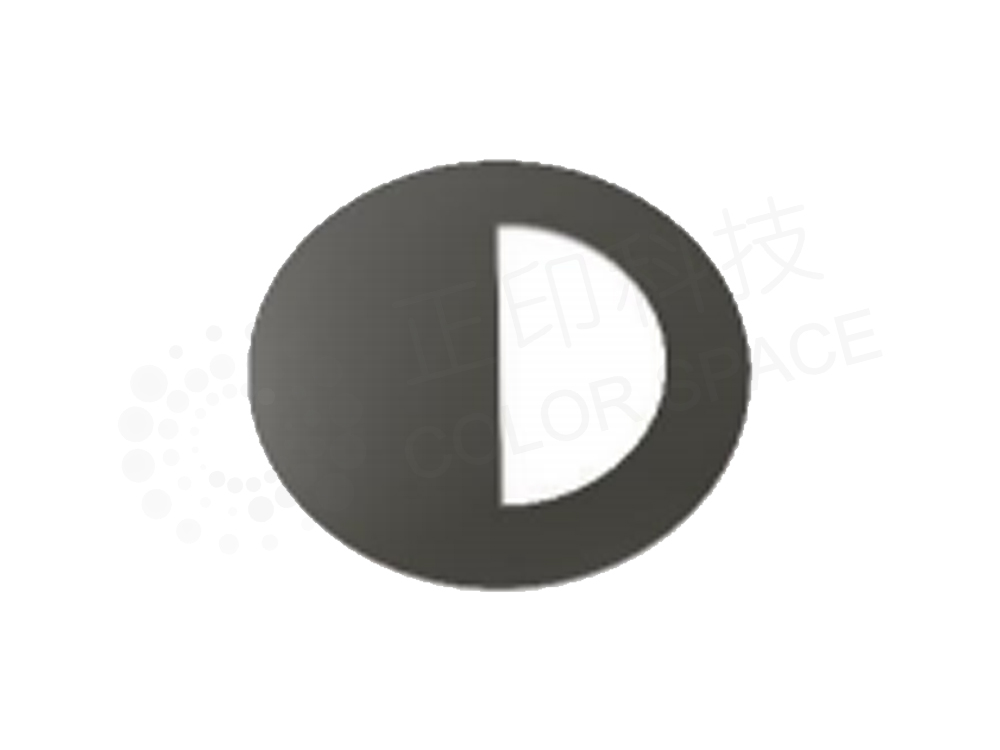

刀口靶标		刀口靶标基于测试刀口的线扩展函数而用于测试MTF(调制传递函数)，其基于加工锐利的半月刀口而制造。	定制			不锈钢

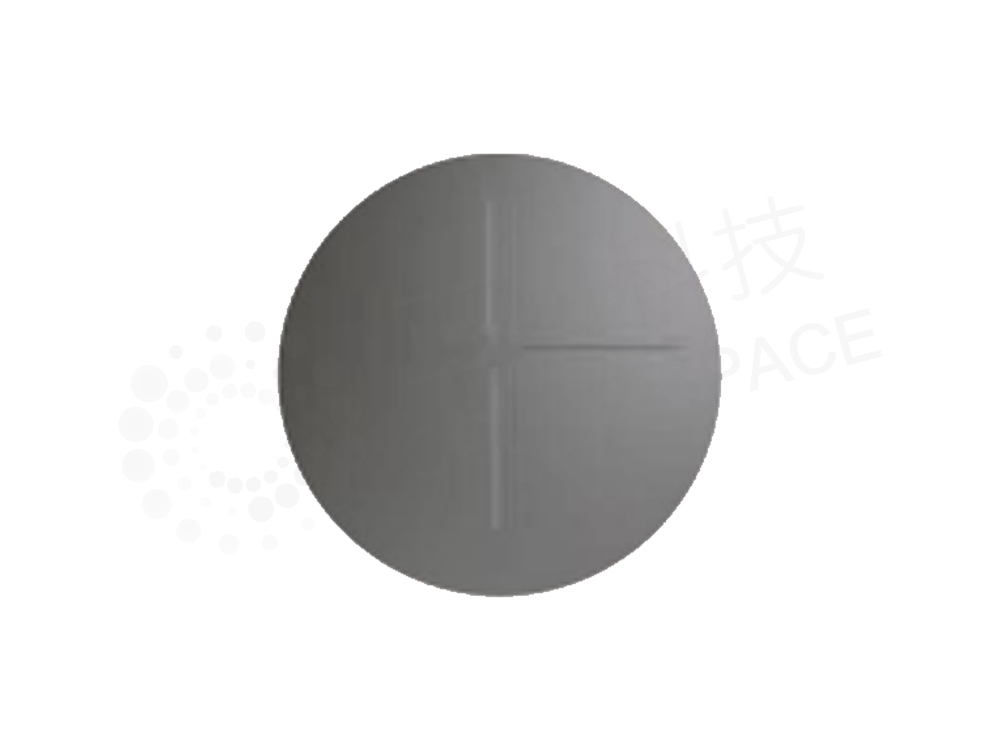

十字圆孔靶标		对准靶标用于轴对准，瞄准以及聚焦功能，其基于加工圆孔以及十字图形而制造。	定制			铜（发黑）

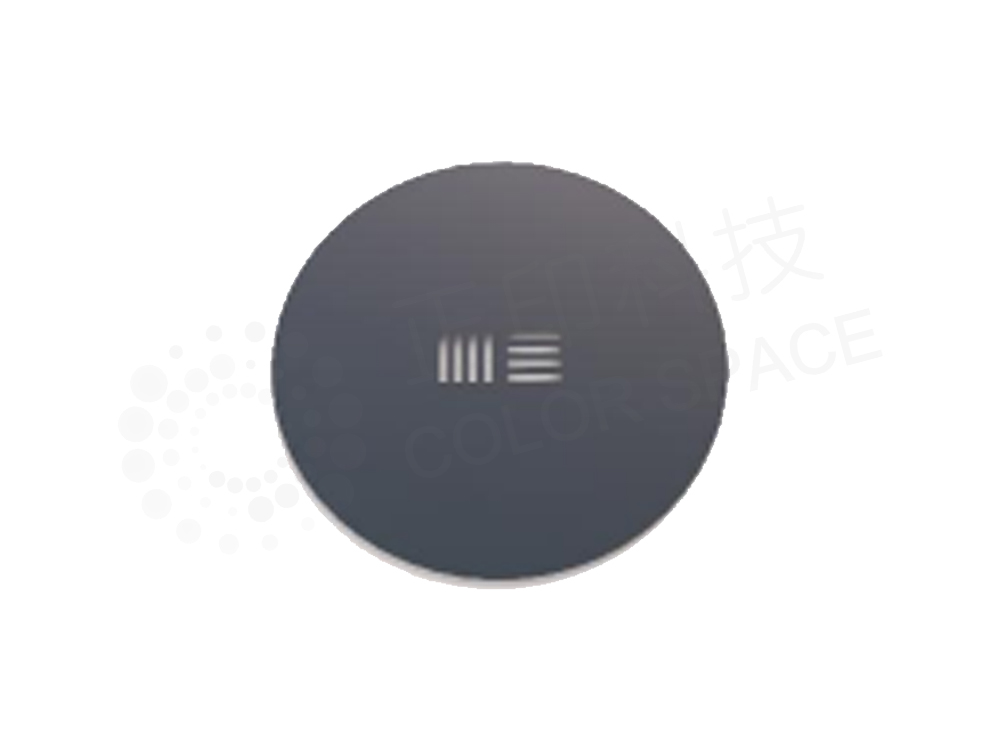

双四杆靶标		双四杆靶标基于其垂直及水平方向的四杆图形，用于测试MRTD参数，且可以节省测试时间。	定制			铜（发黑）

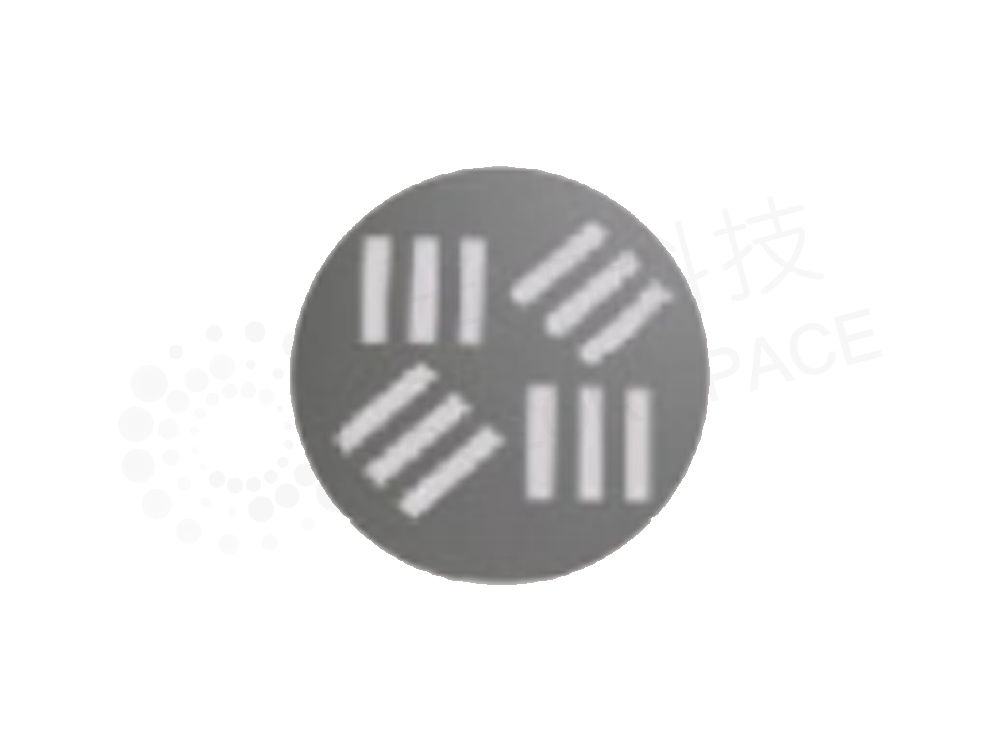

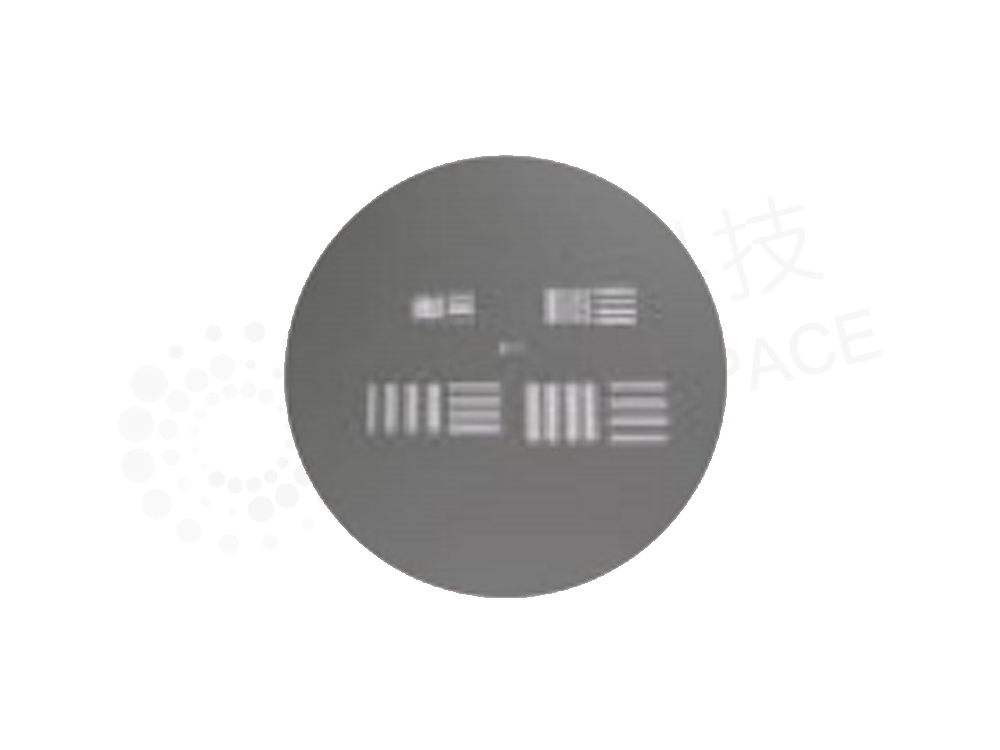

多四杆靶标		多四杆靶标是高效率测试MRTD参数的靶标，具有多个四杆图形的单多四杆靶标可以代替一系列的单图形的四杆靶标。	定制			铜（发黑）

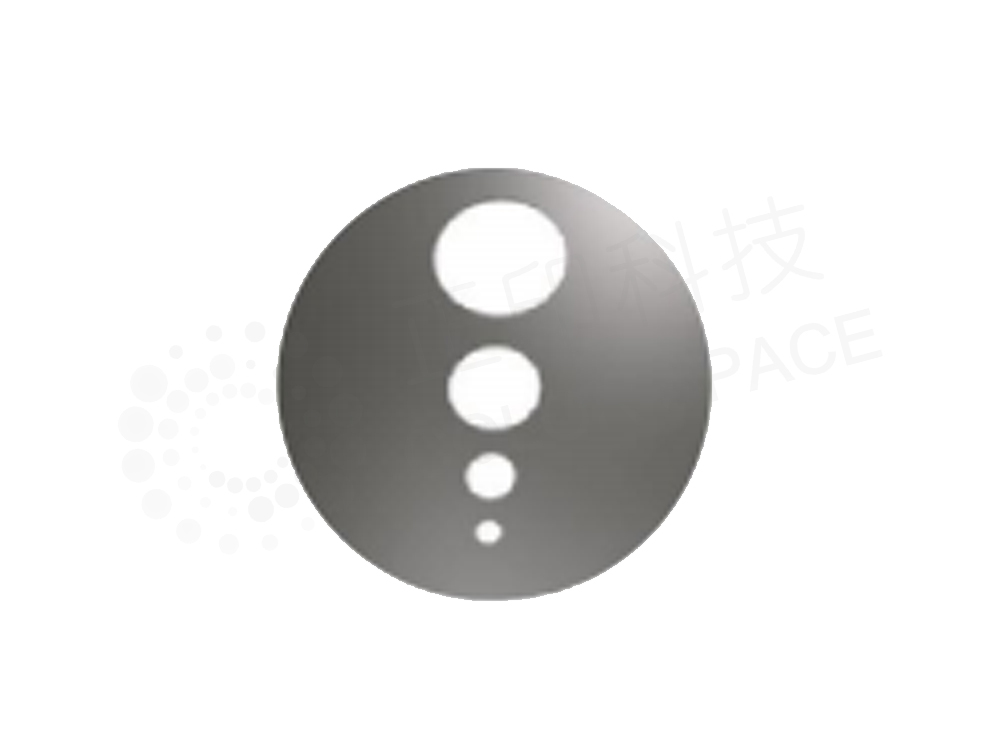

多圆孔靶标		多圆孔靶标是高效率测试MDTD参数的靶标，具有多个圆孔图形的单多圆孔靶标可以代替一系列的单图形的圆孔靶标。	定制			铜（发黑）

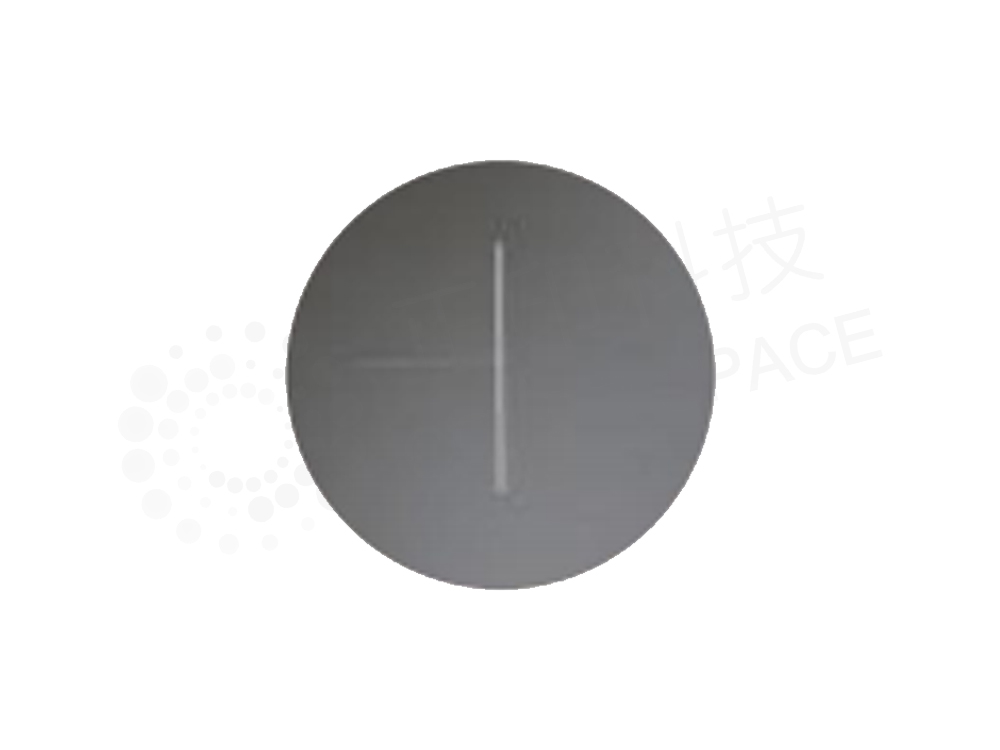

十字靶标		十字靶标用于评估噪声测试中图像处理算法的有效性。	定制			铜（发黑）

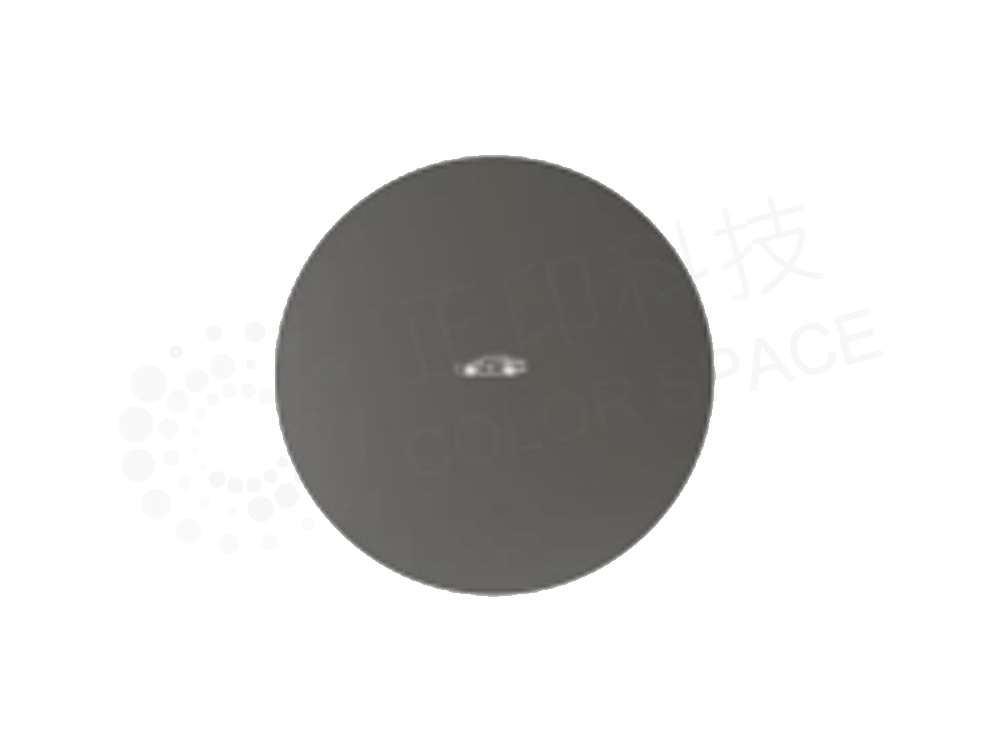

轮廓靶标		轮廓靶标用于评估被测试相机对于真实目标的识别范围。	定制			铜（发黑）

【实验室预约】更多相关产品及测试服务的信息，请联系：sales@colorspace.com.cn
