动态范围测试卡

宽动态测试卡

品牌： Colorspace
型号: CS-TC-WDR
产品描述：随这安防监控行业市场的发展壮大，市场对于安防监控摄像头的像质水平也有更高的要求，测试卡的选择也尤为重要，正印科技依据GA/T 1127—2013标准定制的安全防范视频监控高清晰度摄像机测量测试卡
在线咨询

宽动态测试卡符合GA/T1127-2013·安全防范视频监控高清晰度摄像机测量方法标准要求

该宽动态测试卡依据《中华人民共和国公共安全行业标准》之《安全防范视频监控高清晰度摄像机测量方法GA/T 1127—2013》制作，符合【GA T1127-2013】标准。

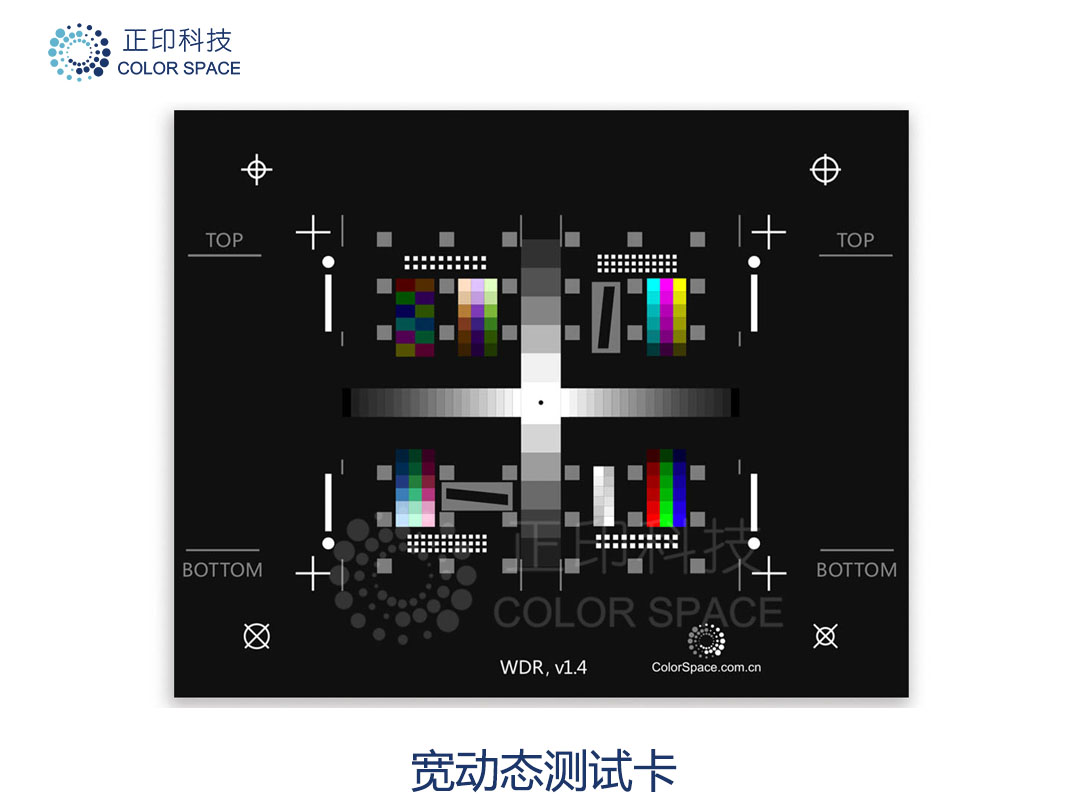

宽动态范围测试卡

宽动态测试卡符合GA/T 1127-2013标准

测试卡由三层图案塑料片粘合而成（如上图所示）测试卡两边的四条横线用于对正摄像取景范围的最高及最低点，测试卡上的四个标示十字号适应4：3宽高比的图像画面。对于适应不同宽高比的摄像机而言，测试卡应该放在图像中间，且标示十字号应在摄像取景范围的最高及最低点。

这张卡由不同元素组成里面包括了：灰阶、灰度区域、颜色方块和多种图形；通过采集的图片用分析软件计算和测量宽动态摄像机的各种不同性能参数。

测试卡使用：

将宽动态测试卡放在灯箱上（透射式灯箱），灯箱表面应该大于测试卡，以便光源能通过测试卡到达摄像机。
所选灯箱必须具备下列特性要求：

· 照明表面必须足够大，使整个宽动态测试卡全部被照亮；
· 灯光均匀地照到图像表面，图像表面每一个小区的亮度均匀性要保持在3%的误差以下；
· 灯箱光源的光强度在放置测试卡的表面测量应达到100000lux~150000lux，以确保测试卡表面达到足够的对比度；
· 灯箱的光源的色温可以在3100K～6500K色温之间；

如果所用的光源灯箱的照明表面比测试卡的表面要大，在测试范围以外的灯光暴露区域需要用黑色纸板挡住。

推荐的宽动态光源请参考：CS-LE005-W宽动态透射光源
