6型方管前置镜

产品描述：6型方管前置镜适用于导轨直线性、平面度、垂直度、平行度及棱镜角度误差测量，可用于光学装调、精密制造、计量检测及实验室应用。
在线咨询

6型方管前置镜

方管前置镜是一种具有单分划板式目镜的仪器，在光学仪器生产装校工作中，既能作瞄准用，又能测量用。主要用来测量导轨的直线性、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等;同时还可以用来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基面之间的角度误差等。该仪器被广泛用于机械制造业、计量室、精密仪器制造业、光学实验室、光学冷加工以及光学仪器的装配、调整、检验等领域。

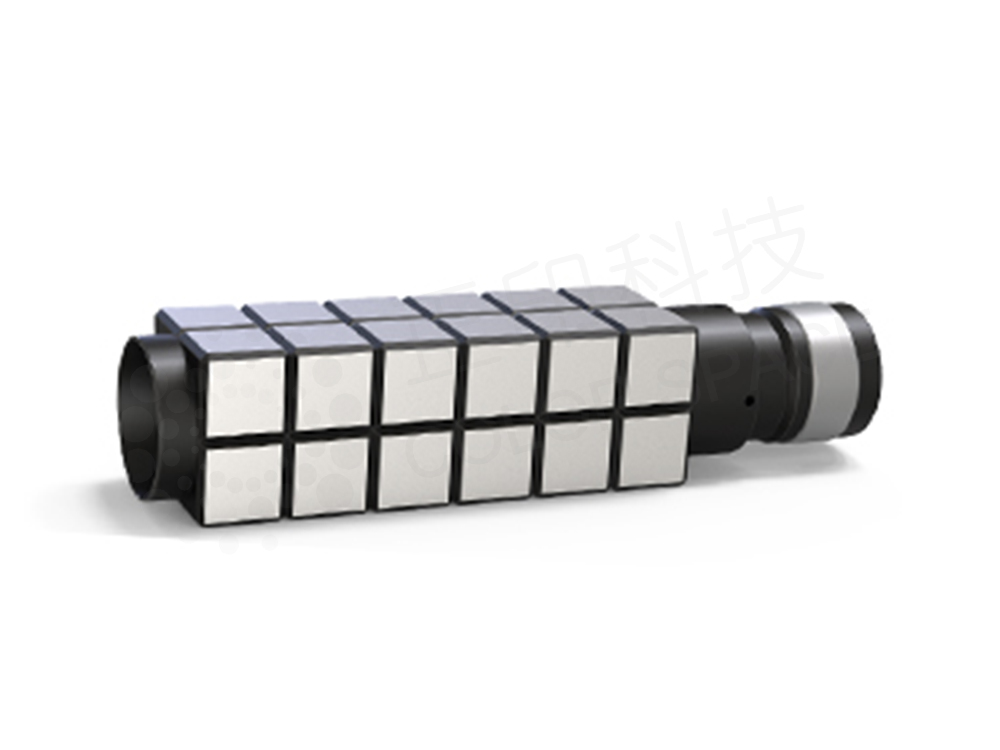

方管前置镜

技术参数

参数	方管前置镜
物镜焦距	82mm
视放大率	6^X
出瞳直径	4 mm
出瞳距离	≥17mm
视场	≥ 7°19'
分辨率	≤6.2"
目镜调节范围	±5视度
分划板格值	0.1mm（2'52"）
有效孔径	Ø 20mm
视准轴与机械轴最大偏差	≤15"
