测光设备

  • CA-410色彩分析仪
  • CA-410色彩分析仪
CA-410色彩分析仪CA-410色彩分析仪

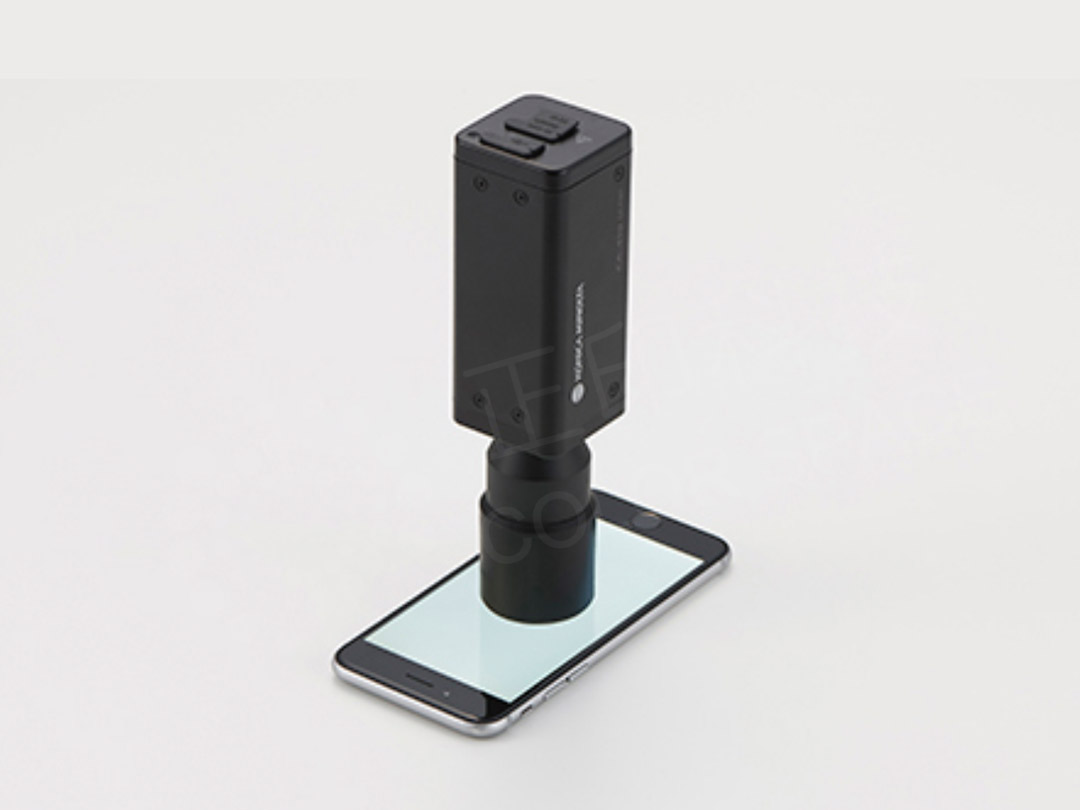

CA-410色彩分析仪

  • 品牌:KonicaMinolta
  • 型号:CA-410
  • 产品描述:CA-410色彩分析仪是CA-310升级型号,快速、高分辨率,支持HDR、广色域和OLED等新型显示测量的新一代色彩分析仪
  • 在线咨询

CA-410色彩分析仪——快速、高分辨率,支持HDR、广色域和OLED等新型显示测量的新一代色彩分析仪

OLED设备在亮度和色域上的不断提升,对于测量行业也提出了新的要求,CA-410是CA-310型号的升级,快速、高分辨率,支持HDR、广色域和OLED等新型显示测量的新一代色彩分析仪。

CA-310 相比的性能提升:

① 在暗场下的测量精度对比,CA-410测量表现更为稳定;

②  Gamma测量速度,CA-410的测量速度约快1.5倍;

③ 相比CA-310设备,410体积更小,便于携带使用;自动校零快捷启动。

支持显示测量的4项性能更新:

1. 从低亮度到高亮度都能确保精度

凭借高灵敏性传感器和新的电路设计,实现从超低亮度到高亮度范围内准确测量。这使得CA-410能够满足需要超低亮度测量的OLED和HDR显示器在色度和Gamma特性方面的精准测量和调整要求。此外,CA-410还可选配一系列高亮度探头,以测量配备MiniLED等新技术的背光模组。
进阶版高灵敏度探头CA-VP427A和CA-VP410A作为系列新产品,从0.0003cd/㎡的超低亮度开始,保证精度范围。

2. 提高色度测量的精度

由于新型显示器具有更高亮度和更宽色域,客观上要求色彩分析仪需具备较高的色度测量精度。由于XYZ滤色片的精度提升,CA-410的光谱敏感度(与CA-310相比)更接近CIE1931的配色函数曲线*。此外,色彩分析仪CA-410还使用拟合LED光谱的标准光源做校准,提升仪器自身的色度测量精度。如此,用户可更准确地测量和调整显示器的色度和白平衡。
*还有匹配最新配色函数曲线CIE 170-2:2015 2度标准观察者的CA-P427C/P410C探头可选。

3. 更丰富的测量界面

凭借高传感器灵敏度和高速计算性能,CA-410缩短了多次执行亮度和色度评估和调整(如Gamma测试)所需的时间。甚至为了进一步提高速度性能,CA-410提供了LTD。AUTO模式,增加测量速度,同时保持与CA-310相同或更好的精度。此外,(SF单帧)模式允许用户设置积分时间以增加同步测量。其设计目标是在以测量速度为关键的过程(如OLED的产线色彩调整)中提高生产率。

4. 优化性能的产线集成方案

CA-410专为系统集成和自动化系统的使用而设计。其中包括自动零校准,同步频率检测,探头和PC通过USB总线电源直连便可实现全部功能。提供RS-232C和USB端口,当使用USB连接时,虚拟COM端口无需安装驱动程序即可简单快速地连接到探头。为方便将CA-410并入先前型号CA-210/CA-310开发的自动系统中时,CA-410的基本通讯指令保持不变,此外,CA-SDK2*包含作为标准的COM注册工具,可以轻松地将CA-410与基于旧版CA-SDK为CA-210/310创建的程序一起使用。各种系统集成线可作为选购配件。

产品特点

1. 拥有多种不同测量口径的探头适用各类不同设备的测量需求:

① Ø27mm测量口径 适用显示器尺寸:5英寸及以上

此类探头的测量口径适合测量大型智能手机、车载显示屏、PC显示器、电视机等。有3种型号:CA-VP427高感探头适用于极低亮度的高速测量;CA-P427常规探头适用于广泛的精度保证亮度范围;CA-P427H高亮探头可以测量高达30,000 cd/㎡的亮度。

Ø10 mm测量口径 适用显示器尺寸:2-10英寸左右

此类探头的测量口径适合测量智能腕表、小型智能手机、车载显示屏等。有5 种型号:CA-VP410 高感探头适用于低亮度的高速测量;CA-P410 常规探头适用于广泛的精度保证亮度范围;CA-P410H 高亮探头可以测量高达30,000 cd/的亮度;CA-MP410/MP410H 迷你探头旨在实现小尺寸和高性价比。

Ø2,Ø4mm测量口径 适用显示器尺寸:2英寸及以下

此类探头测量口径小,适合测量微型OLED、智能腕表等。虽然测量口径小,但该探头可以在低亮度水平下进行高速和高精度显示测量,适合Gamma 调整等应用。该系列有2 个型号:CA-VP402 小口径探头(探头直径:Ø2 mm)和 CA-VP404 小口径探头(探头直径:Ø4 mm)。

* 由于CA-VP402 使用成像光学系统,当被测物的像素间距过大时,像素与探头光路之间的干扰可能会影响测量的重复性精度。

* 零点校准时间与低亮度积分时间长于常规CA-410探头。

长焦探头 多角度测量,评估角度观察特性

CA-VP410T Ø10 mm LWD 探头 (200mm) 适用于智能手机和车载显示屏的多视角测量,以及曲面显示器的视角特性评估。在自动测量系统中,可以与测量目标保持一定距离,以避免碰撞。

更多相关产品型号参数及测试服务的信息,请联系:sales@colorspace.com.cn
