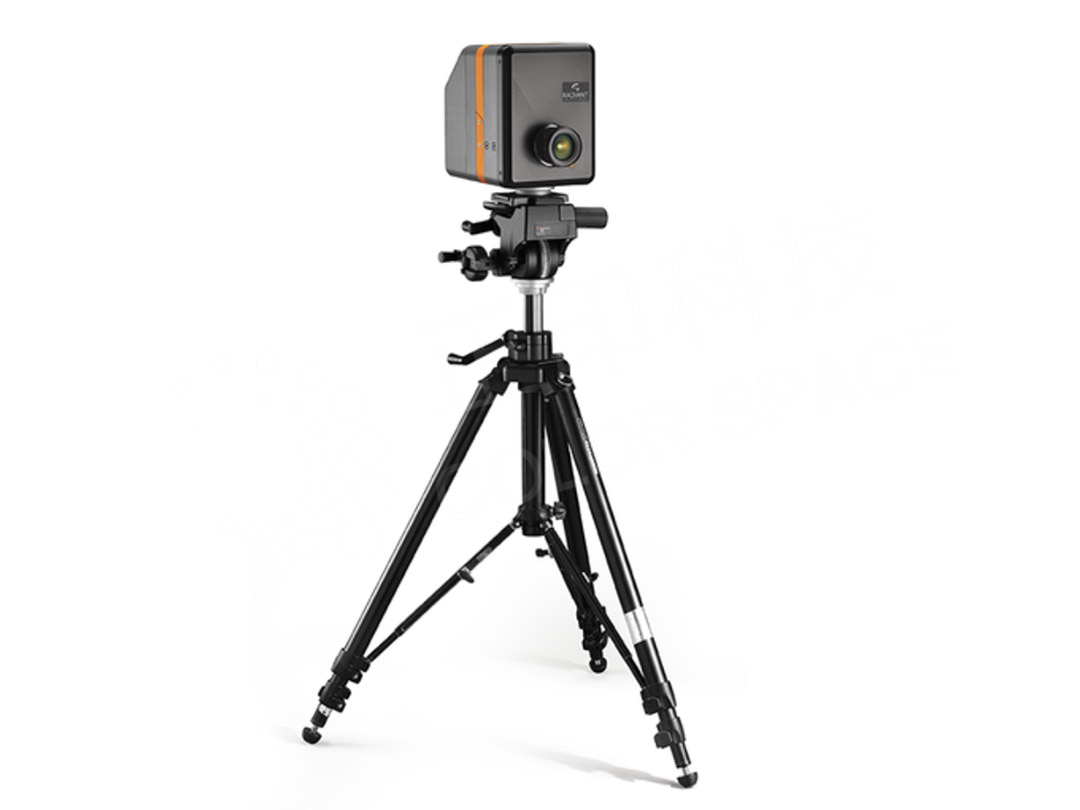

ProMetric® I 成像色度计

  • 品牌:Radiant
  • 型号:ProMetric I
  • 产品描述:ProMetric® I 成像色度计成像色度计_亮度和色度的精确空间测量,ProMetric系列拥有众多型号,可适应不同的应用参数。为客户提供对速度、分辨率和光学配置的要求的解决方案
  • 在线咨询

ProMetric® I 成像色度计——快速且精确的高分辨率成像色度计

ProMetric I满足显示器、背光键盘和 LED 照明产品的量产需求。无论您需要扩大测试范围还是提高生产量,ProMetric I 均可提供在自动化制造环境中进行精度色度和亮度测量所需的性能。
ProMetric I是基于科学级图像传感器设计的,包含一系列高分辨率选项。该传感器可实现对显示器 (LCD, OLED) 的像素级测量、背光键盘字符内部亮度差异的测量、以及对大型LED阵列设备中的LED亮度和色度的高精度测量。

ProMetric I 系列

ProMetric I 包含 Smart Technology™ 功能,可简化操作并提供更为精确的测量结果。例如,通过使用电子控制的焦距和光圈设定,可为各种工作距离和视场提供经过校准的测量结果。这样大大地简化了测量设置并实现了对您生产测试系统的全自动远程配置。
高分辨率的科学级图像传感器
每台ProMetric I 成像色度计均采用科学级图像传感器,该传感器针对低图像噪声进行了优化,以提供准确、可重复的测量结果。 ProMetric相机可优化分辨率和动态范围,以确保成像性能。 ProMetric Y支持高速USB和以太网通信。
可用的分辨率:
  • · 200万像素(1600 x 1200)
  • · 800万像素(3296 x 2472)
  • · 2900万像素(6576 x 4384)
  • · 6100万像素(9568 x 6380)
适用于高速生产
生产线环境复杂,要保持可靠通信是一个挑战。ProMetric I 支持高速 USB 和以太网通信,可在各种远距离甚至最为严苛的生产环境中提供高度可靠的操作。
ProMetric I 经过优化,可搭配使用瑞淀光学系统的 TrueTest™ 自动化视觉检测软件。TrueTest 针对 FPD、背光键盘和照明产品的量产提供了总承包解决方案。无论您是需要扩大测试范围还是缩短自动化外观检测的测试时间,ProMetric I 能满足您的应用需求。
ProMetric I 采用Smart Technology™ 创新技术,加快测量设置并简化操作, 包括:
  • · Smart Control™ 通过应用软件电子调节镜头焦距及光圈设置,该功能免去了手动调整的需要,并确保精准的测量设置;
  • · Smart Calibration™可自动提供高精度结果:ProMetric相机提供各种电子控制镜头,每种镜头都在很宽的工作距离和光圈设置范围内进行了校准。 ProMetric系统会监测焦距和光圈设置,并自动应用正确的平场校准,从而大大简化了设置并确保了准确的测量结果。
  • · Smart Touch™可通过ProMetric I成像色度计上的集成触摸屏显示界面实现触摸输入,从而简化了摄像机的设置和控制;
标定
瑞淀的相机和镜头出厂时已经过标定,可在任何环境下获取数据,提供与人眼感知相匹配的测量值,确保高度精确的色度和亮度测量。Radiant的每台相机都执行了工厂标定程序,以确保可根据NRL、ETL、PTB和NIST等国家标准进行追溯。
Radiant的每台相机及其配备的镜头也可以在工厂或现场针对相关的应用进行标定,无论以下因素如何变化,均可确保一致性:
  • · 焦距: 平场校准;图像缩放
  • · 设备光谱功率分布(SPD): 亮度校准;色度校准,比如单色校准、四色校准(取决于RGB或 单色发射器)等;LED及白荧光LED校准
  • · 镜头效果:失真校准(如适用)

ProMetric I 主要特色和亮点:

  • · 高速、 高分辨率的图像传感器,提供59dB以上的动态范围
  • · CIE 匹配的滤色片和中性密度滤光片
  • · 适用于各种距离和光圈设定的多种镜头选择(带 Smart Calibration™)
  • · 瑞淀光学系统 ProMetric 控制和分析软件
  • · 与瑞淀TrueTest 自动化视觉检测软件无缝协作,实现自动化应用。
Prometric I 成像色度计系统包含支持API功能的ProMetric 软件,提供了完整的测量控制和兴趣点/区域兴趣点的分析功能。

产品规格:

参数 ProMetric I2 ProMetric I8 ProMetric I29 ProMetric I61
主要应用 均匀性测试、研发设置 生产线测试、显示器测试、像素级测量、色度校正
传感器像素分辨率 1600 x 1200
3296 x 2472
6576 x 4384
9568 x 6380
总像素(百万) 1.9 8.1 28.8 61.0
传感器类型 CCD CMOS

系统动态范围

(单次曝光、每个像素)

59 dB (1 x 1 binning) 76 dB (1 x 1 binning)
亮度(最小) 0.00001 cd/ 检测限值
0.0001 cd/ @ SNR = 60
0.0005 cd/ @ SNR = 100
0.0005 cd/ 检测限值
0.0010 cd/ @ SNR = 60
0.0015 cd/ @ SNR = 100
亮度(最大) 1010 cd/㎡ (带选配的ND滤光片)
系统精度 照度 ± 3%;亮度 (Y) ± 3%;色坐标 (x,y) ± 0.003
短期可重复性 照度 ± 0.02%;亮度 (Y) ± 0.02%;色坐标 (x,y) ± 0.00005
镜头类型 电子控制对焦和
可用焦距 24, 35, 50, 100, 200 mm
50, 100, 200 mm

视场

(全角,HxV度)

24 mm 20° x 15°
35 mm 14° x 10°
50 mm 10° x 8°
100 mm 微距 5° x 4°
200 mm 3° x 2°
24 mm 38° x 30°
35 mm 29° x 22°
50 mm 21° x 16°
100 mm 微距 10° x 8°
200 mm 5° x 4°
50 mm 40° x 28°
100 mm 微距 20° x 14°
200 mm 11° x 7°
最小测量时间 0.3 秒 -亮度
1.1 秒 -色度
0.4 秒 -亮度
1.2 秒 -色度
0.9 秒 -亮度
2.4 秒 -色度
0.6 秒 -亮度
1.8 秒 -色度
空间测量功能 亮度、辐射度、照度、辐射照度、发光强度、辐射光强度、CIE 色坐标、L*a*b* 色标、相关色温 (CCT)、主波长
单位 英尺朗伯、cd/、nit、W/sr/、英尺烛光、lux、lux-s、W/、W-s/、烛光、W/sr、CIE (x, y) (u’, v’)、开尔文 (CCT)
通信接口 网 100/1000USB 2.0
10千兆以太网 (10 GigE)
电源 100-240 V, 50-60 Hz, 140瓦特
LCD触摸屏 分辨:800 x 600 角线:125 mm
尺寸(CWH) 238 mm x 181 mm x 230 mm
重量 4.9 kg
4.6 kg
工作温度 0 - 30° C
5 - 35° C
工作湿度 20 - 70% 非

· 基于 100 x 100 像素的虚拟探测器尺寸。
· 于标准 A 光源或用户对特定光谱的校准。基于 100 x 100 像素的虚拟探测器尺寸,以及最短10ms的曝光时间。
· 于 100 cd/㎡ ,使用以太网通信。

典型应用

Radiant ProMetric I系列成像色度计满足高速生产的要求,适用于以下产品制造领域:

  • · 平板显示器(FPD)色度和亮度测试
  • · LED照明产品的光度测量与特性表征
  • · 背光仪表盘和背光按键外观均匀性测试
显示器测试:ProMetric I成像色度计可采集空间亮度、对比度、均匀性和色度的可量化值(以CIE x,y和u ',v '表示),用于精确测量整个显示器的亮度和色度质量。该系统还可检测显示器任何区域的缺陷,包括Mura、漏光、死像素、线缺陷等。
ProMetric I可采集每台显示器的完整亮度和色度值,并在数秒钟内进行分析。ProMetric I配备USB和以太网通信,在拥有多条生产线和安装多台相机的情况下,可为生产运营提供高度可靠的检测。

车载系统:亮度、色度和尺寸的准确性是确保车辆内部和外部所有发光元件的视觉性能、法规符合性和消费者满意度的关键。ProMetric I与来自Radiant TrueTest平台的自动化分析软件搭配使用,可为中控台、仪表板、前大灯和平视显示器等系统提供完整的测量解决方案。
车载方案应用
每套ProMetric I系统标配有电子控制镜头,使制造商能够在图像距离发生变化或进行监管法规要求的测试(比如DFF Black Mura梯度变化测量)时利用软件方便、快速地调整焦距和光圈设置。
