摄像头专项测试设备

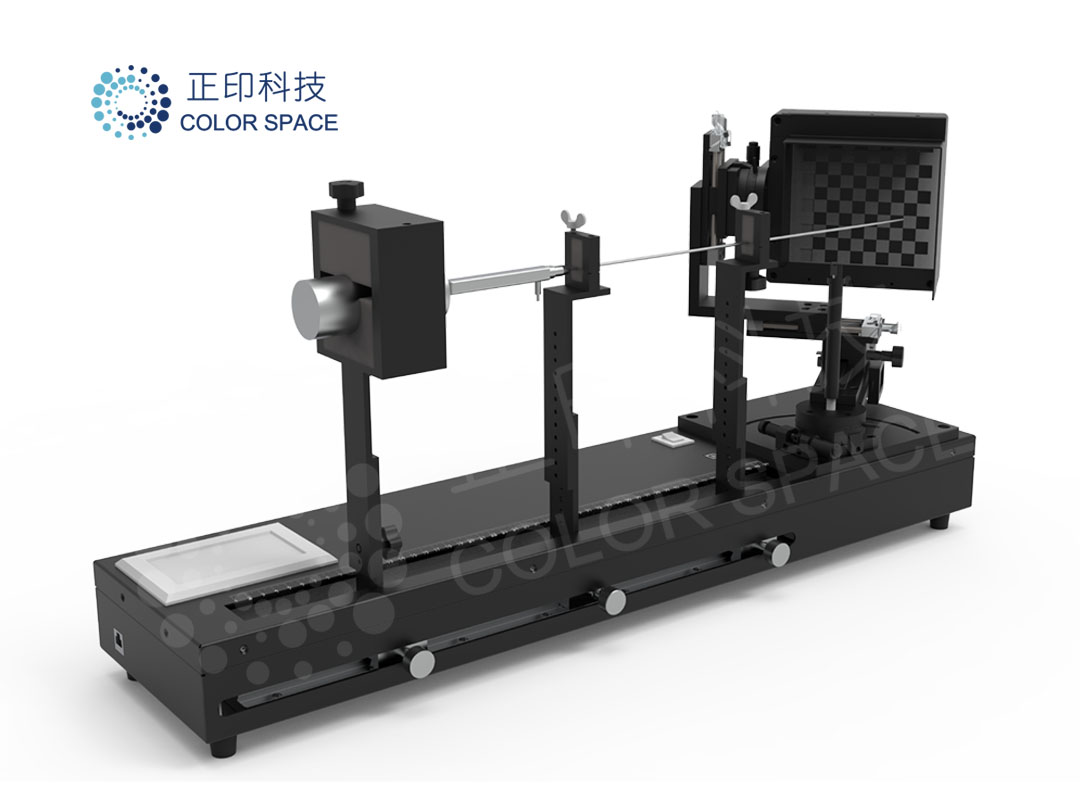

  • 医疗/工业内窥镜测试系统
医疗/工业内窥镜测试系统

医疗/工业内窥镜测试系统

  • 品牌:ColorSpace
  • 型号:CS-ECTS
  • 产品描述:针对医疗和工业内窥镜成像系统,正印科技研发了图像质量测试系统CS-ECTS;它可以用来测试刚性和软性内窥镜的成像性能,分析软件支持各种质量参数和行业标准,如YYT1587/YYT1603等。
  • 在线咨询

CS-ECTS内窥镜测试系统——用于医用内窥镜硬镜、软镜、电子镜、胶囊式内窥镜等各类系统的成像性能测试。

正印科技针对医用和工业内窥镜成像系统,特别研发了一套图像质量测试系统CS-ECTS;它可以用于内窥镜硬镜和软镜的各项成像性能测试,分析软件支持多种质量参数和业界标准,例如:

·  YYT/1587:医用内窥镜 电子内窥镜
·  YYT/1603:医用内窥镜 内窥镜功能供给装置摄像系统
·  YY0068.1:医用内窥镜硬性内窥镜第1部分:光学性能及测试方法
·  YY 1298:医用内窥镜 胶囊式内窥镜行标

正印科技提供:医疗用摄像头成像质量测试方案

内窥镜测试系统

CS-ECTS测试系统规格参数介绍

  参数  CS-ECTS-01

 内窥镜测试系统(手动)

 CS-ECTS-02

 内窥镜测试系统(电动)

 测试参数

 角分辨率、MTF、空间频率畸变、信噪比、颜色还原

 AWB、FOV、Shading动态范围、静态图像宽容度

 亮度响应特性(配合专用测试卡)

 镜头光谱透过率(配合积分球及光谱仪)

 包括自带光源的色彩和亮度均匀性测试(使用反射式图卡

光源部分参数

 发光面积  100mm × 100mm
 照度范围  0 ~ 20,000lux(表面测量)可定制
 色温范围  2300K ~ 6500K可调(可定制范围)
  均匀性  >95
 显色指数  >95
 控制盒  含光源触控屏控制盒
 应用  - 内窥镜硬镜和软镜的光学性能测试
 - 内窥镜相机的成像质量测试
 - 胶囊相机的成像质量测试
 软件  医疗相机成像质量分析系统V3.0
 标准组件  专用多色温透射光源及控制器*1

 微调支架*1

 支持光源部分5轴调节、相机部分手动调节

 微调支架*1

 支持光源部分3轴调节、2轴电动程控调节、相机手动

 航空箱*1  航空箱*1
 医疗相机成像质量分析系统*1  医疗相机成像质量分析系统*1
 镜体测试专用成像系统*1  镜体测试专用成像系统*1
测试套装(选配
 医疗内窥镜测试卡
 测试卡  医疗测试卡保护盒
 标准光纤组件  用于测试镜体显色性及镜体光效(选配)
 专用积分球组件  用于测试镜体显色性(选配)
 专用光谱仪  用于测试镜体显色性,记录光谱的变化(选配)
 应用   - 内窥镜硬镜和软镜的光学性能测试
  - 内窥镜相机的成像质量测试
  - 胶囊相机的成像质量测试
