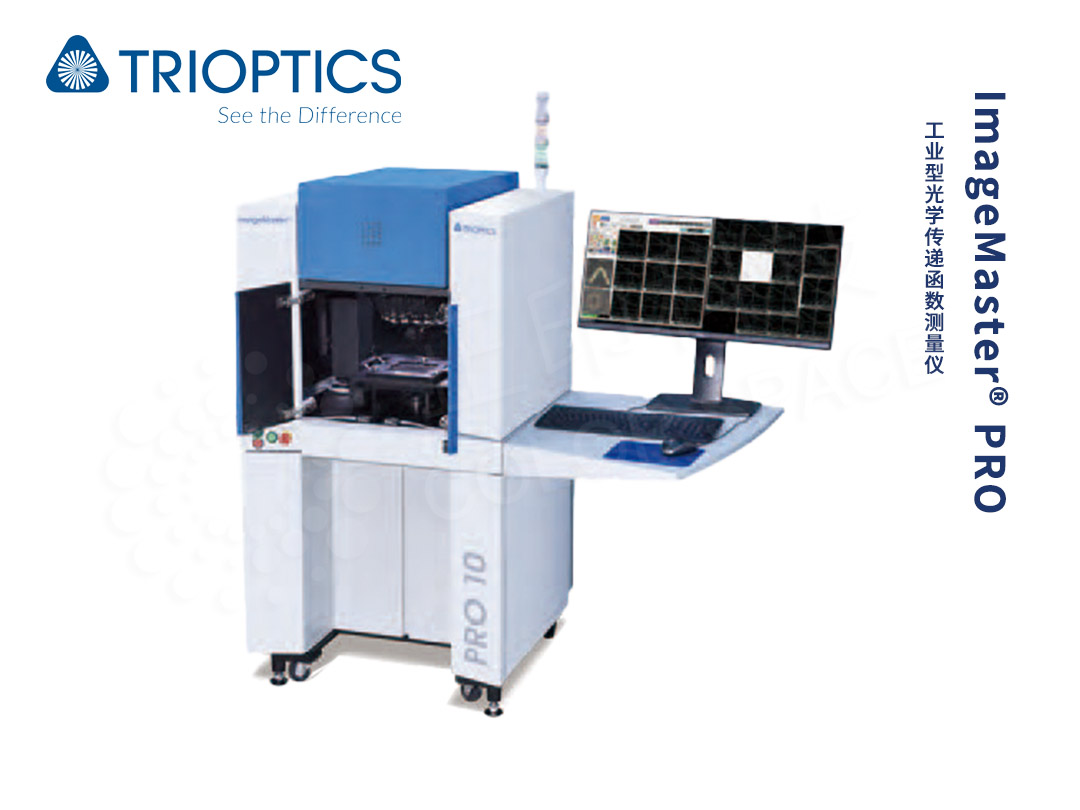

ImageMaster® PRO 工业型光学传递函数测量仪

德国全欧光学（TRIOPTICS）制造的ImageMaster^® PRO 系列是一款适用于手机、数码相机等小镜头大批量生产线用MTF等光学参数检测的设备。具有测量精度高、速度快、操作简便等特点，测量精度可溯源至德国PTB等国际标准，被业内公认为行业标准。

该系统支持MTF、EFL、FFL、场曲、景深、像散等多项关键参数的高精度测量，并配备自动化样品托盘、数据输出和质量等级判定功能，可大幅提升检测效率与一致性。

测量参数：

· 轴上MTF/轴外MTF	· 相面倾斜	· EFL/FFL
· 自由设定并测试离焦后MTF	· 实时的雷达图	· 景深
· 场曲	· 象散	· 像面方位角
· 对测试结果自动判断，最多支持4个等级分类

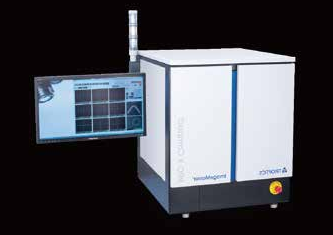

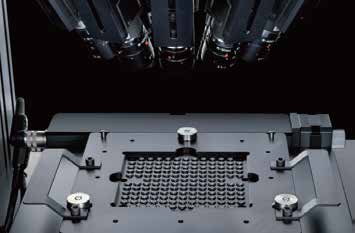

ImageMaster® PRO X Compact	ImageMaster® PRO 内部结构

产品特点：

* 镜片质量控制，长达300mm
* 压缩空气的花岗岩台面可以独立于环境进行测量
* 通过精确的线性轴，具有很高的重复性
* 通过使用客户专用的卡口连接和手动XY位移，稳定而精确的放置相机镜头
* 通过自定心、客户专用和易交换的夹持器，对单个元素进行快速的中间测试
* 紧凑、坚固、独立的测量导轨，没有外部移动部件进行安全操作

产品型号及技术指标：

产品型号	ImageMaster®PRO 10	ImageMaster®PRO X Compact
设备类型	独立设备	台式设备
光路设置	无限-有限共轭	无限-有限共轭
最大空间频率	600 lp/mm	600 lp/mm
轴上MTF测量精度	0.8% MTF（高达350 lp/mm）①	1% MTF（高达250 lp/mm）①
轴外MTF测量精度	1.5% MTF（高达350 lp/mm）①	2% MTF（高达250 lp/mm）①
有效焦距测量精度	4μm/0.3%	4μm/0.3%
法兰焦距测量精度	4μm	5μm
轴上测量时间	1.3s	1.5s
所有离轴曲线测量时间	1.3s	1.5s
样品吞吐量（每小时产出）	2700 UPH ③	2400 UPH ③
测量点	53（27个现场位置/摄像机）	49（25个现场位置/摄像机）
尺寸（高×宽×深）	1570mm × 1340mm × 810mm	905mm × 620mm × 650mm
重量	240kg	92kg
托盘尺寸	托盘 150mm×150mm	托盘 150mm×150mm
样品架/托盘	三点运动安装托盘，具有经过认证的参考平面度	三点运动安装托盘，具有经过认证的参考平面度
样品质量等级	4级	4级
洁净室等级FS 209/ISO 14644-1	100 / ISO 5	1000 / ISO 5
光源	卤素光源（白色LED可选）	白色LED
滤光片	可见光（近红外可选）-尽可能所有滤光片-标准适光眼滤光片
ACM	安装自准直仪	可更换自准直仪

① 根据MTF峰值测量精度

③ 托盘更换时间10秒，1个托盘包括148个样品

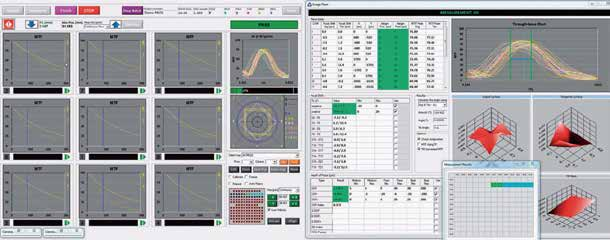

软件界面
