  • 汽车影像行业摄像头测试方案
汽车影像行业摄像头测试方案

汽车影像行业摄像头测试方案

  • 品牌:ColorSpace
  • 车载摄像头成像解决方案
  • ADAS/CMS/DMS/360环视
  • GB15084/ISO 16505/QCT 1128
  • 产品描述:随着先进辅助驾驶系统和自动驾驶系统等对于汽车摄像头应用的不断增加,汽车行业须测试并满足不同国标/行业标准(如GB15084)要求。正印科技提供摄像头图像质量分析测试方案,ADAS,CMS,DMS,汽车后视及全景摄像头测试方案等
  • 在线咨询

汽车影像行业摄像头测试解决方案点击查看图像实验室全景图

随着摄像头在汽车行业应用的不断增多,汽车影像对于图像质量的要求也越来越高了。

正印科技为汽车行业提供摄像头图像质量分析解决方案,满足IEEE P2020汽车用摄像头图像质量标准的解决方案、ISO16505/UN ECE R46/GB 15084 CMS电子后视镜系统测试方案、GB/T 38892车载视频驾驶记录系统、QC/T 1128汽车用摄像头等标准的全套测试解决方案;可以分析超声波类,雷达和激光雷达传感器成像系统,以及图像处理算法外。随着自动驾驶技术的不断发展,智能化汽车也会越来越安全。

正印科技全力配合国内自动驾驶算法、主机厂、模组厂等,提供解决行业难点的温漂测试方案内外参标定设备整车光源房ADAS广角长焦相机测试系统等设备与解决方案,积极参与行业标准制定。

高级辅助驾驶摄像头(ADAS)

ADAS系统通常包含前视摄像头系统,可快速分析即将到来和附近的物体。这些相机上的镜头聚焦在一个远距离范围内,以最大限度地提高系统的灵敏度。所以,由于实验室规模的限制,这个项目的测试过程更加复杂。客户需要专门的设备来测试所需距离处的图像质量。

CMS电子后视镜系统

Camera Monitor System相机监视器系统——将摄像头捕捉的画面应用在车载显示器上的监视系统,如只能后视镜,CMS相机监控系统按功能划分主要分为三大必要功能模块:图像捕捉模块、图像处理模块、图像显示器模块;GB 15084主要检测指标:伪影/弥散、景深、方向均匀性和横向均匀性、亮度和对比度复现、灰度等级复现、色彩还原等

汽车后视及全景摄像头

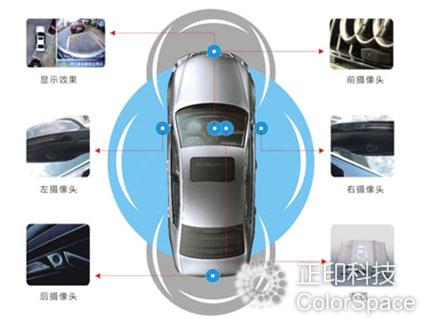

汽车后视及全景摄像头具有像鱼眼镜头一样的畸变,有些摄像头的可视角度非常大,属于超广角的范围。基于此技术的环视全景摄像系统,包括了前视、侧视和后视多个摄像头。这就需要应用畸变校正算法,和多图像的拼合,才能自然的显示出车辆周边的图像情况。采用预畸变的SFRplus测试图卡是比较合适于广角镜头的畸变和清晰度测试的。对于超广角摄像头还可以使用SFRreg测试卡和超广角清晰度分析设备来进行分析测试。

驾驶员注意力监视器(DMS/Driver Monitor System

驾驶员注意力监视系统旨在快速分析驾驶员的面部和眼部位置,以确定他们对他们前方道路的注意力。为了给昏昏欲睡或分心的驾驶员提供准确的提醒,这些监控系统需要高精度成像来跟踪不同光线环境中的驾驶员。


相关汽车/车载行业标准

QC/T 1128-2019《汽车用摄像头》

GB15084《机动车辆 间接视野装置 性能和安装要求》

ISO 16505-2015-道路车辆-摄像机监视系统的人体工程学和性能方面- 规定及测试程序

GB:T 38892-2020 车载视频驾驶记录系统

GB/T 43250-2023 汽车用主动红外探测系统

GB/T 43249-2023 汽车用被动红外探测系统

汽车影像行业常用的测试方案(满足QCT1128&GB38892、GB15084、ISO16505标准):

测试设备Equipment 型号Model 测试项目Project
软件Software
imatest master软件
Master 图像质量分析软件
TrueTestTM自动化视觉检测软件 TureTest 配合ProMetric I成像色度计分析使用
光源控制软件V3.0 Light Control3.0 控制反/透射光源调节
曝光时间分析系统 ColorSpace 配合曝光时间测试系统测试zh
偏心测试系统分析软件 ColorSpace 用于分析光轴中心精度
眩光鬼影分析软件 ColorSpace 用于分析眩光/鬼像
专项测试设备
ProMetric® I 成像色度计 ProMetric I 测试CMS项目
LE007反射面光源 CS-LE007 为测试提供不同光照环境
LE005透射光源 CS-LE005 用于测试动态范围、最高/低照度、自动增益控制等
可调色温箱式光源 CS-LE006-HD 为测试提供光照条件
太阳光模拟灯/光源 CS-S6500A 测试亮度和对比度复现
高亮准直点光源 CS-LE-HDPL-06

QCT1128:测试眩光参数;

GB15084:弥散、光晕和镜头眩光、亮度和对比度复现

双灯点光源 CS-LE-HDPL-04 测试点光源
鬼像点光源 CS-LE-HDPL-05 搭配全黑测试卡用于测试鬼像(QCT1128)
自动图卡切换设备 CS-ACCS-V 可放置不同测试卡,自动化切换提高速率和精度
广角摄像头清晰度测试套装 ColorSpace 用于测试广角相机的清晰度/MTF
ADAS广角长焦相机测试系统 CS-WFLF 用于测试畸变参数;光轴中心精度测试
超广角FOV测试系统 CS-FOV 配置全黑测试卡可测试眩光;广角摄像头FOV测试
摄像头延时测试系统 CS-MultiTimer-01 用于测试启动时间、系统延时、成像时间等
曝光时间测试系统 CS-ETS 用于测试帧率
示波器 - 用于测试自动增益控制
色彩分析仪 CA-410 测试闪烁
测试卡Test Chart
全黑测试卡 CS-TC041-Black 测试有效像素、眩光、鬼像、弥散、光晕和镜头眩光、点光源、
ISO 16505 70%灰卡 CS-TC041-Gray 测试方向均匀性、横向均匀性
ISO 16505-CB CS-TC042 测试亮度和对比度复现、几何畸变(GB 15084)
ISO 165050 Grayscale CS-TC043 测试灰度等级复现
ISO 16505-SFR CS-TC065-SFR 测试锐度(GB 15084)
景深测试卡 CS-TC041-Res 测试景深(GB 15084)
FOV角度测试卡 CS-TC-PD 测试视场角
棋盘格测试卡 CS-TC068 测试畸变、MTF值、最低照度
eSFR测试卡 CS-TC007 可测试MTF值、最低照度
ISO14524测试卡 CS-TC003 可测试SNR
36阶动态范围测试卡 CS-TC060 可测试动态范围(可见光+IR)
20阶动态范围测试卡 CS-TC060-20阶 可测试动态范围(可见光+IR)
SFRreg测试卡 CS-TC017 可测试光轴中心精度、畸变(大视场角)
ColorChecker 24色 CS-TC021 可测试白平衡、色彩还原
ISO 16505-Color CS-TC041-Color 可测试白平衡、色彩还原(满足iso 16505 CMS)
ISO 18844 CS-TC037 可测试眩光
其他辅助设备
增距镜 CS-RL 长距离或无穷远镜头测试使用
分光照度计 CL-500A 用于测量色温照度
光谱照度计 CS-LM01R 用于测量色温照度(可测量红外波段)
激光测距仪 GLM4000 用于记录测试距离数据
三脚架云台套装 CS-AC002 用于固定摄像头
摄像头夹具 CS-PJ-CA03 用于固定摄像头
增距镜夹具 CS-RL-AC01 用于固定增距镜
图像采集卡 CS-AC01 -
电控升降光学平台 CS-DZ-42 -
18%中性灰涂料 CS-NP-18 为测试提供中性灰环境

更多相关产品及测试服务的信息,请联系:sales@colorspace.com.cn
