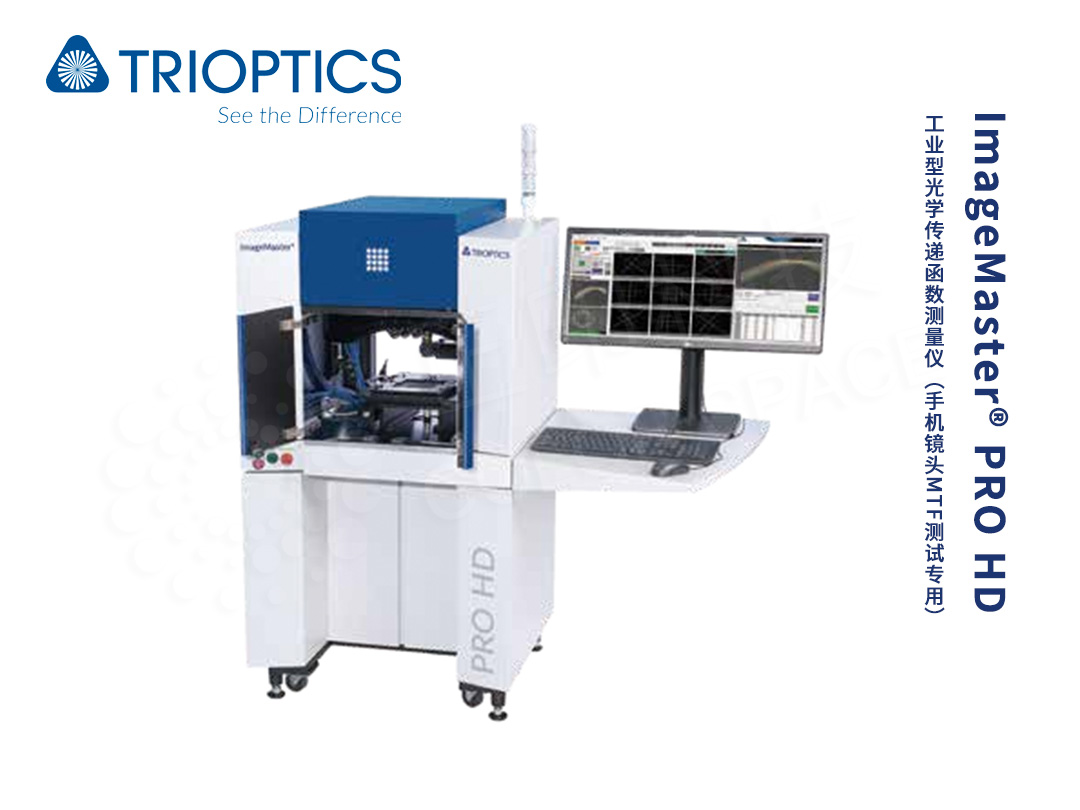

ImageMaster® PRO HD 工业型光学传递函数测量仪（手机镜头MTF测试专用）
德国全欧光学（TRIOPTICS）制造的ImageMaster® PRO HD 可以测量用于智能手机高分辨率摄影的最先进的光学元件（例如自由曲面镜头）。
产品特点：
* 测量精度为0.8%轴上MTF和1.5%轴外MTF
* 单个样品的测量时间为1.8秒（2000 UPH）
* 可支持43个视场位置（相机），多达85个测量点
* 新型圆顶类型用于固定摄像机
* 即插即用圆顶：为不同的产品轻松更换圆顶
* 测量可溯源至国际标准
* 可用于洁净室
* 由于测量覆盖了完整的视场（FOV），可有助于在早期边发现镜片的质量缺陷
产品型号及技术指标：
|
产品型号 |
ImageMaster®PRO HD |
|
设备类型 |
独立设备 |
|
光路设置 |
无限共轭 |
| 最大空间频率 | 600 lp/mm |
| 轴上MTF测量精度 | 0.8% MTF（高达200 lp/mm）① |
| 轴外MTF测量精度 | 1.5% MTF（高达200 lp/mm）① |
|
有效焦距测量精度 |
4μm |
|
轴上测量时间 |
1.8s ② |
| 样品吞吐量（每小时产出） |
2000 UPH |
|
测量点 |
＞85（43个现场位置/摄像机）② |
| 尺寸（高×宽×深） |
1570mm × 1340mm × 810mm |
|
重量 |
240kg |
|
样品架尺寸 |
托盘 150mm×150mm |
| 样品架/托盘 |
三点运动安装托盘，具有经过认证的参考平面度 |
|
样品质量等级 |
4级 |
|
洁净室等级FS 209/ISO 14644-1 |
100 / ISO 5 |
|
光源 |
卤素光源（白色LED可选） |
| 滤光片 | 可见光（近红外可选）-尽可能所有滤光片-标准适光眼滤光片 |
| ACM |
安装自准直仪 |
① 根据MTF峰值测量精度
② 取决于样品
