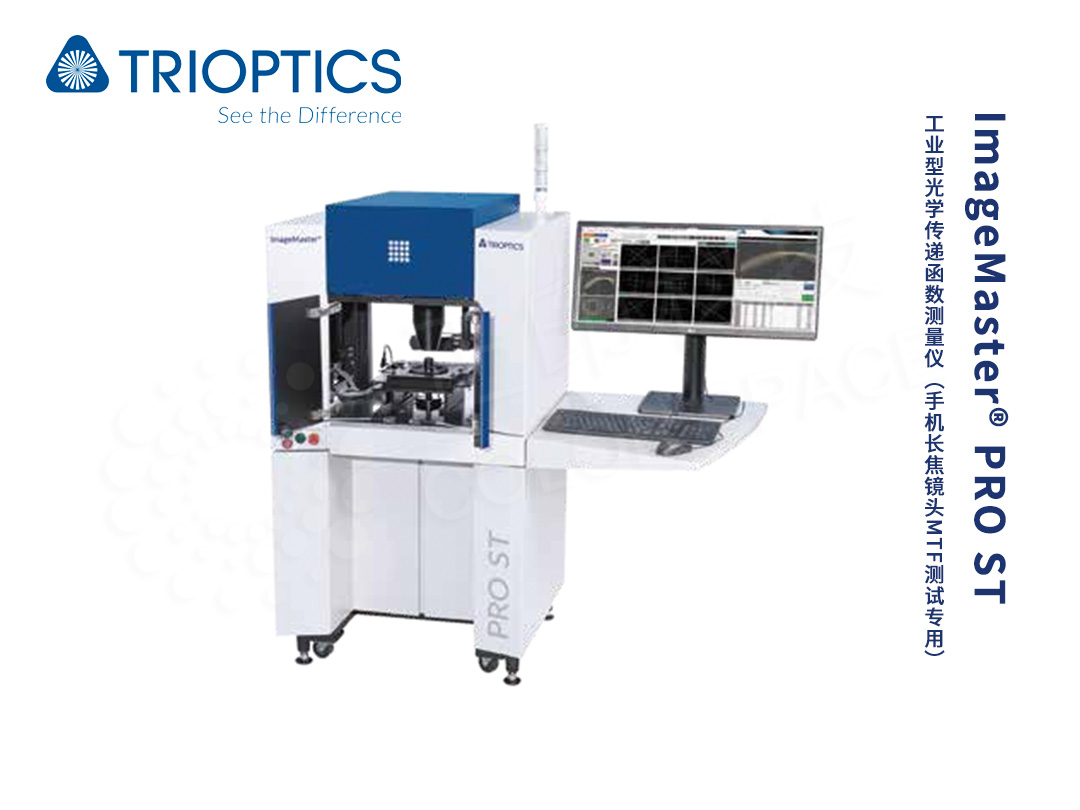

ImageMaster® PRO ST 工业型光学传递函数测量仪（手机长焦镜头MTF测试专用）
德国全欧光学（TRIOPTICS）制造的ImageMaster® PRO ST 是一款适用于智能手机长焦镜头大批量生产线用MTF等光学参数检测的设备，在小视场角下对长有效焦距样品进行MTF测试。
产品特点：
* 专为近红外测量设计
* 可用多达200个虚拟摄像头，取代真是的单个摄像头
* 高精度离焦量控制（场曲）
* 可自由选择测量点位置
* 针对小视场角样品进行了优化（全视场高达24°）
* 望远镜的有效焦距约为100mm，可测量10mm...35mm焦距的样品
* 采用单望远镜方法，可在整个样品视场角范围内实现高密度的测量点，且测量设置简便
产品型号及技术指标：
|
产品型号 |
ImageMaster®PRO ST |
|
设备类型 |
落地设备 |
|
光路设置 |
无限共轭 |
| 最大空间频率 | 125 lp/mm |
| 轴上MTF测量精度 | 2.0% MTF（高达125 lp/mm）①③ |
| 轴外MTF测量精度3.0 | % MTF（高达125 lp/mm）①③ |
|
有效焦距测量精度 |
0.2% |
|
轴上测量时间 |
1.8s ② |
| 所有轴外曲线测量时间 | 1.8s |
| 样品吞吐量（每小时产出） |
2000 UPH |
|
测量点 |
＞99（50个现场位置/摄像机）② |
| 尺寸（高×宽×深） |
1570mm × 1340mm × 810mm |
|
重量 |
240kg |
|
样品架尺寸 |
托盘 150mm×150mm |
| 样品架/托盘 |
三点运动安装托盘，具有经过认证的参考平面度 |
|
样品质量等级 |
4级 |
|
光源 |
卤素光源（白色LED可选） |
| 滤光片 | 可见光（近红外可选）-尽可能所有滤光片-标准适光眼滤光片 |
| ACM |
安装自准直仪 |
① 根据MTF峰值测量精度
② 取决于样品
③ 样品有效焦距：25mm，F#：4.2
